Informacje na temat tworzenia kreskowań, wypełnień i gradientów

Kreskowanie rysunku dodaje znaczenie i pomaga rozróżnić materiały i obszary. Niektóre zastosowania rysunkowe, takie jak rysunki konstrukcyjne, wymagają wzorów kreskowania, które mogą poprawić przejrzystość i czytelność rysunku.

Zamknięte obszary lub określone elementy można wypełnić nie tylko wzorem, ale również kolorem jednolitym lub gradientowym. Podobnie jak kreskowania, wypełnienia kolorem dodają znaczenie do rysunków i pomagają rozróżnić materiały i obszary.

W tym temacie omówiono:

• Dodawanie kreskowań, wypełnień i gradientów
• Wybieranie wzorów kreskowania i wypełnień
• Określanie punktu początkowego kreskowania
• Określanie obwiedni
• Wykrywanie obwiedni na złożonych rysunkach
• Zmiana kształtu kreskowań
• Ustawianie opcji wyświetlania kreskowania

Dodawanie kreskowań, wypełnień i gradientów

W celu dodania kreskowania lub wypełnienia można użyć następujących poleceń:

• Hatch — Wypełnia zamknięty obszar lub wybrane elementy wzorem kreskowania.
• -Hatch — Jest to wariant polecenia Hatch używany w oknie poleceń.
• FillArea — Wypełnia zamknięty obszar lub określone elementy kolorem jednolitym lub gradientowym.

Wybieranie wzorów kreskowania i wypełnień

Do kreskowania obszarów można użyć różnych wzorów kreskowania lub wypełnić je określonym kolorem.

Dostępne są następujące opcje kreskowania:

• Wzory wstępnie zdefiniowane: Wzory zgodne z ISO i ANSI, a także wzory powszechnie używane w konkretnych branżach.
• Wzory zdefiniowane przez użytkownika: Wzory utworzone przez użytkowników.
• Wzory niestandardowe: Wzory określone przez opcje Kąt i Odstępy.
• Jednolite kreskowania wypełniające ograniczoną powierzchnię bieżącym kolorem

Można również utworzyć kreskowanie o takich samych właściwościach, jak już istniejące. Patrz Ustawianie opcji zachowania dla kreskowania i wypełnienia obwiedni.

Uwaga: Polecenie MirrorHatch pozwala określić, czy kreskowanie i wypełnienie gradientem jest odwracane, czy zachowuje kierunek szyku w przypadku zastosowania poleceń Lustro i Odwróć.

Określanie punktu początkowego kreskowania

Domyślnie podczas kreskowania zamkniętego obszaru wzór kreskowania zaczyna się w punkcie początkowym rysunku. Dlatego bardziej skomplikowane wzory kreskowania mogą nie być dobrze wyrównane względem obwiedni lub innych wzorów kreskowania.

W przypadku określenia innego punktu początkowego w odpowiednim miejscu program będzie rysował kreskowanie, zaczynając od tego punktu. Można na przykład dopasować do siebie przylegające wzory kreskowania lub zastosować wzór kreskowania nad innym wzorem kreskowania, ustawiając odpowiednio ich punkty początkowe.

Można zdefiniować punkt początkowy kreskowania:

• W aktualnym punkcie początkowym rysunku (domyślnie)
• W określonym miejscu wewnątrz lub na zewnątrz obwiedni
• W narożniku obwiedni

Określanie obwiedni

Obwiednia jest zestawem elementów tworzących obszar zamknięty. Elementy, które nie są częścią obwiedni są ignorowane.

  Uwaga: Jeśli obszar nie jest całkowicie zamknięty, nie można określić obwiedni kreskowania.

Dostępnych jest kilka metod definiowania obwiedni:

• Wybór zestawu elementów tworzących obszar zamknięty.
• Określenie punktu w obszarze zamkniętym: Do utworzenia elementu obwiedni jest wymagany co najmniej jeden punkt wewnątrz zamkniętego obszaru. Aby utworzyć inne elementy obwiedni, należy określić dodatkowe punkty wewnętrzne.
• Narysowanie obwiedni w sposób podobny do polilinii. (tylko przy użyciu polecenia -Hatch)

Obwiednie mogą obejmować zamknięte obszary wewnętrzne, które mogą być kreskowane lub nie. Obszary wewnętrzne to wewnętrzne zamknięte obszary, które znajdują się całkowicie w obszarze obwiedni.

Dodatkowe opcje umożliwiają obsługę obszarów, które nie są zamknięte oraz obszarów wewnętrznych. Patrz Ustawianie dodatkowych opcji kreskowania i wypełniania gradientem.

Wykrywanie obwiedni na złożonych rysunkach

Na dużym rysunku można zoptymalizować wykrywanie obwiedni, wybierając punkt wewnętrzny w celu określenia zestawu elementów, które mają być analizowane podczas definiowania obwiedni.

W celu określenia zestawu elementów należy zdefiniować tak zwaną grupę elementów, która może obejmować:

• Elementy wybrane w obszarze graficznym
• Wszystkie widoczne elementy w bieżącym okienku ekranu

Podczas definiowania obwiedni przy użyciu punktu wewnętrznego należy określić zestaw elementów, które mają być analizowane. Patrz Ustawianie dodatkowych opcji kreskowania i wypełniania gradientem.

Zmiana kształtu kreskowań

Domyślnie kreskowania są połączone z obwiednią. Można zmienić kształt elementu kreskowania, edytując punkty uchwytu obwiedni kreskowania. Zmiana kształtu obwiedni automatycznie aktualizuje kształt kreskowania.

Wyłączenie połączenia między kreskowaniem a obwiednią umożliwia bezpośrednie manipulowanie kształtu kreskowania zgodnie z nową konfiguracją granicy przy użyciu punktów uchwytu kreskowania. Ustawienie wskaźnika nad punktem uchwytu elementu kreskowania nieasocjacyjnego powoduje wyświetlenie menu z opcjami edycji zgodnymi z określonym typem punktu uchwytu. Na przykład w przypadku segmentu liniowego można wybrać konwertowanie segmentu na łuk lub dodanie wierzchołka.

Ta metoda umożliwia dostosowanie kreskowania, którego pierwotna obwiednia została usunięta lub przesunięta w celu wypełnienia nowego konturu zamkniętego, takiego jak polilinie, linie, regiony, splajny, okręgi, elipsy.

Uwaga: Opcja Zachowaj kreskowanie i powiązaną obwiednię na stronie Preferencje użytkownika okna dialogowego Opcje kontroluje połączenie między kreskowaniem a obwiednią. Następnie można bezpośrednio manipulować kształtem kreskowania zgodnie z nową konfiguracją kreskowania przy użyciu punktów uchwytu kreskowania.

Aby zmienić kształt kreskowania zgodnie z istniejącą obwiednią:

Przed rozpoczęciem: Wyłączyć opcję Zachowaj kreskowanie i powiązaną obwiednię na stronie Preferencje użytkownika w oknie dialogowym Opcje.

1. W obszarze graficznym określić kreskowania do zmodyfikowania.

   Zostaną wyświetlone wszystkie punkty uchwytu.

2. Kliknąć prawym przyciskiem myszy punkt uchwytu i określić opcję edycji wierzchołka z menu kontekstowego.

   Uwaga: Opcje w menu zależą od określonego punktu uchwytu.

   • Rozciągnij. Przenosi kreskowanie do określonej lokalizacji.
   • Wstaw wierzchołek. Wstawia dodatkowy wierzchołek w punkcie środkowym następnego segmentu.
   • Konwertuj na łuk/Konwertuj na linię. Konwertuje następny segment na łuk, jeżeli jest to segment liniowy, lub na linię, jeżeli jest to segment zakrzywiony. W przypadku przekształcenia segmentu liniowego na segment łuku należy określić punkt do wymuszenia przejścia łuku.
   • Usuń wierzchołek. Usuwa bieżący wierzchołek.

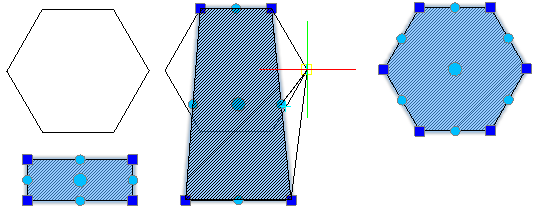

Przykład:

Ustawianie opcji wyświetlania kreskowania

Opcjonalnie użyć następujących opcji, aby lepiej wyświetlić i wybrać elementy kreskowane:

• Położenie: Domyślnie kreskowanie jest tworzone za obwiednią kreskowania w celu ułatwienia jej wybrania. Można utworzyć kreskowanie za lub przed obwiednią kreskowania, a także za lub przed wszystkimi innymi elementami. Patrz Ustawianie opcji zachowania dla kreskowania i wypełnienia obwiedni.
• Przezroczystość: Umożliwia sterowanie przezroczystością w celu lepszego wyświetlania elementów znajdujących się za kreskowaniem. Ta opcja jest szczególnie przydatna w przypadku wypełnień jednolitym kolorem. Patrz Ustawianie dodatkowych opcji kreskowania i wypełniania gradientem.
• Skalowanie adnotacji: Umożliwia określenie, czy skalowanie adnotacji jest stosowane podczas tworzenia lub edytowania kreskowania. Gdy zmienia się skala okienek ekranu na arkuszach układów, elementy kreskowania zachowują rozmiar kreskowania. Właściwość ta zapewnia zbliżone rozmiary szyku w okienkach ekranu na arkuszach układów. Patrz Ustawianie opcji zachowania dla kreskowania i wypełnienia obwiedni.

Dostęp

Polecenie: Kreskuj

Menu: Rysuj > Kreskowanie
