Menedżer właściwości PropertyManager Linie wiodące wymiaru

W menedżerze właściwości PropertyManager Linie wiodące wymiaru, możliwe jest określenie wyświetlania wymiarów.

Aby otworzyć tego menedżera właściwości PropertyManager, należy:

Wybrać jeden lub więcej wymiarów, a następnie kliknąć Linie wiodące w Menedżerze właściwości PropertyManager Wymiar.

Jeżeli wybierzemy wiele wymiarów, dostępne będą tylko te właściwości, które stosują się do wszystkich wybranych wymiarów.

Wyświetlanie pomocniczych linii wymiaru/wiodących

Typy dostępnych strzałek i linii wiodących zależą od typu wybranego wymiaru. Zobacz Przykład: Terminologia linii wymiaru.

Umieszczenie strzałki. Można ustalić położenie strzałek w odniesieniu do pomocniczych linii wymiaru: Na zewnątrz , wewnątrz , Inteligentne , Ukierunkowana linia wiodąca .

Inteligentne określa, że strzałki automatycznie pojawiają się na zewnątrz pomocniczych linii wymiaru jeżeli jest zbyt mało miejsca, by pomieścić tekst wymiaru i ostrza strzałek.

Ukierunkowana linia wiodąca może być zorientowana pod dowolnym kątem względem powierzchni i może być umieszczona w płaszczyźnie adnotacji równolegle do osi operacji.

Gdy wymiar zostaje wybrany, na strzałkach wymiarowych pojawiają się kołowe uchwyty ostrza strzałki . Gdy wskaźnik znajdzie się nad uchwytami ostrza strzałki, zmienia kształt na . Gdy klikniemy uchwyt ostrza strzałki (po dowolnej stronie, jeżeli występują dwie dla danego wymiaru), to strzałki zostaną odwrócone na zewnątrz lub do wewnątrz.

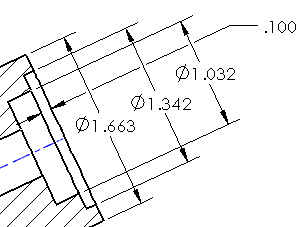

Łańcuch wymiarowy Należy wybrać, aby utworzyć łańcuch wymiarów. Zobacz Przykład: Rodzaje schematów wymiarów.
Styl Jeżeli w wymiarze występują dwie strzałki, można wybrać odrębne style dla każdej z nich. Operacja obsługuje standard wymiarowania JIS. W menedżerze właściwości PropertyManager Wymiar pojawią się dwie listy tylko wtedy, gdy standard wymiarowania określa oddzielne style.
Promień Określa, że wymiarem wyświetlanym dla łuku lub okręgu jest promień.

Średnica Określa, że wymiarem wyświetlanym dla łuku lub okręgu jest średnica.

Liniowo Określa, że wymiar średnicy ma być wyświetlany jako wymiar liniowy (a nie promieniowy).
Liniowo Promieniowo
Perspektywicznie skrócony Określa że linia wymiaru promienia jest perspektywicznie skrócona (przerwana). Jest to pomocne, gdy punkt środkowy promienia znajduje się poza rysunkiem lub koliduje z innym widokiem rysunku. Patrz temat Właściwości dokumentu — Wymiary średnicy.
Należy użyć uchwytów wymiaru, aby zmienić pozycję środka oraz zgięć.

Jeżeli przeniesiemy wymiar średnicy do widoku w którym on nie pasuje, jest on perspektywicznie skrócony.

Podczas wymiarowania do perspektywicznie skróconego promienia lub średnicy, wymiar ten pojawi się również jako zygzak.
Ciągła linia wiodąca Określa wyświetlanie linii ciągłej w poprzek okręgu dla wymiarów promieniowych. Niedostępne w standardzie ANSI.

Otwarta linia wiodąca
Jedna strzałka / Ciągła linia wiodąca
Jedna strzałka / Otwarta linia wiodąca
Dwie strzałki / Ciągła linia wiodąca
Dwie strzałki / Otwarta linia wiodąca
Prostopadle do osi (opcja dostępna, jeżeli wybrano styl Liniowo dla wymiaru promieniowego)

Linia wiodąca z uskokami (Dostępna dla wymiarów promienia, średnicy i sfazowania oraz objaśnień otworów). Zobacz temat Ustawianie wielu uskoków w liniach wiodących wymiarów.

Równolegle do osi (opcja dostępna, jeżeli wybrano styl Liniowo dla wymiaru promieniowego)

Linia pomocnicza łuku lub strona przeciwna
Steruje linią wiodącą wymiaru promieniowego:
  • W miarę możliwości jest ona nakładana na linię pomocniczą łuku.
  • Jeżeli nie jest to możliwe, jest dołączana do przeciwległej strony łuku.
Opcja Linia pomocnicza łuku lub strona przeciwna zaznaczona Opcja Linia pomocnicza łuku lub strona przeciwna niezaznaczona
Użyj drugiej strzałki z dokumentu Określa, że wymiar średnicy (nie wyświetlany jako liniowy) ze strzałkami na zewnątrz ma być taki, jak ustawienie domyślne dokumentu dla drugiej strzałki.
Aby określić domyślne ustawienia dokumentu, należy wybrać Wyświetlaj drugą strzałkę zewnętrzną w jednym z poniższych ustawień: Aby zastąpić ustawienie domyślne dokumentu, należy usunąć zaznaczenie opcji Użyj drugiej strzałki z dokumentu, a następnie wybrać Wyświetlaj drugą zewnętrzną strzałkę w celu wyłączenia lub wyłączenia wyświetlanie strzałki.
Druga strzałka WŁĄCZONA Druga strzałka WYŁĄCZONA
Użyj długości zgięcia z dokumentu Używa wartości Długość zagiętej linii wiodącej w części Właściwości dokumentu - Wymiary. Kiedy opcja ta nie jest zaznaczona, możemy określić długość zagiętej linii wiodącej. Należy wpisać wartość w polu.
Wydłuż linię wiodącą do tekstu Jeżeli opcja ta jest wybrana, określa, czy ramiona zagiętych linii wiodących dla objaśnień promienia, średnicy, sfazowania i otworów stykają się i wyrównują z końcem tekstu w odpowiednim wierszu tekstu.
  • Lewo- i prawostronne linie wiodące ustawione na Wyrównaj do góry wyśrodkowują się do górnej linii tekstu w wymiarze.
  • Lewo- i prawostronne linie wiodące ustawione na Wyrównaj do dołu wyśrodkowują się do dolnej linii tekstu w wymiarze.
Jeżeli opcja ta nie jest wybrana, ramiona zagiętych linii wiodących zatrzymują się na ramce granicznej tekstu wymiarów.

Aby ustawić opcję domyślną, należy kliknąć Narzędzia > Opcje > Właściwości dokumentu > Wymiary. W części Zagięte linie wiodące wybrać Rozciągnij na tekst.

Styl linii wiodącej

Użyj wyświetlania dokumentu Należy wybrać opcję, aby użyć stylu i grubości skonfigurowanych dla wybranego typu wymiaru:

Usunąć zaznaczenie tej opcji, aby ustawić styl linii wiodącej , grubość lub kolor .

Linie przerwania

Linie przerwania Należy zaznaczyć, aby linie wymiaru i pomocnicze linie wymiaru zostały przerwane w miejscach przecięcia z innymi liniami wymiaru lub pomocniczymi liniami wymiaru na rysunkach.
Można wybrać, aby pomocnicze linie wymiaru były przerywane tylko przy przecinaniu z ostrzami strzałek. Należy zapoznać się z częścią Właściwości dokumentu - Wymiary i wybrać Przerwij tylko wokół strzałek wymiaru.
Wybrane
Wyczyszczone
Gdy linie wymiarów są przerywane, to przerwania następują wokół pobliskich linii. Jeżeli wymiar zostanie znacznie przeniesiony, to może on nie zostać przerwany wokół nowych pobliskich wymiarów. Aby zaktualizować wyświetlanie, należy wyłączyć przerywanie linii wymiarów, a następnie ponownie włączyć ich przerywanie.
Użyj przerwy dokumentu Używa wartości w części Właściwości dokumentu — Wymiary.
Odstęp Należy wprowadzić wartość, jeżeli nie chcemy używać domyślnego parametru dokumentu.
Przerwij pomocnicze linie wymiaru Przerywa pomocnicze linie wymiaru wokół linii wymiaru oraz innych linii pomocniczych.

Przerwij linię wymiaru Przerywa linię wymiaru wokół innych linii wymiaru oraz innych linii pomocniczych.

Dostosowane położenie tekstu

  Tekst wymiaru promieniowego
Ciągła linia wiodąca, tekst wyrównany
Przerwana linia wiodąca, tekst poziomy
Przerwana linia wiodąca, tekst wyrównany

Warunek łuku

Możemy określić sposób wymiarowania pomiędzy łukami lub okręgami.

Pierwszy lub Drugi warunek łuku: Wybrać Środek, Min lub Max.
Gdy wymiarowane są odległości łuków lub okręgów, dostępne są następujące opcje:
  • Pierwszy warunek łuku określa gdzie na danym łuku lub okręgu jest mierzona odległość.
  • Drugi warunek łuku określa gdzie na drugim elemencie jest mierzona odległość, gdy obydwa elementy są łukami lub okręgami.
W poniższych przykładach Pierwszy warunek łuku to Środek, natomiast Drugi warunek łuku jest ustawiony zgodnie z opisem.
Środek(domyślnie) Min (najbliższy punkt) Max (najdalszy punkt)
