W aplikacjach SOLIDWORKS 3DEXPERIENCE użytkownicy mogą zapisywać swoje projekty w formacie .SLDXML. Pliki .SLDXML zawierają dane pozwalające na tworzenie części i złożeń SOLIDWORKS.
Aby odczytać informacje z plików .SLDXML do plików SOLIDWORKS:
Otworzyć plik
.SLDXML w SOLIDWORKS i załądować następujące dane do nowego pliku części lub złożenia SOLIDWORKS:
- Geometria modelu 3D
- Struktura złożenia
- Kolory przypisane do geometrii

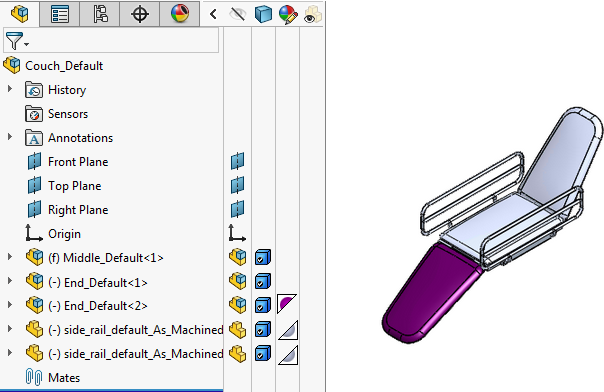

Struktura złożenia pojawi się w drzewie operacji FeatureManager w SOLIDWORKS z kolorami reprezentującymi stan wyświetlania modelu.

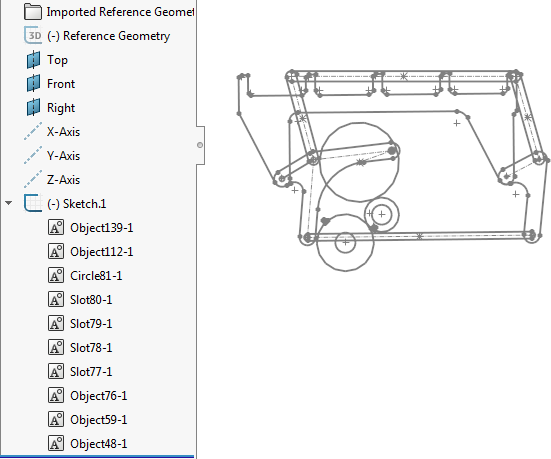

W drzewie operacji FeatureManager szkice pojawiają się w odpowiedniej hierarchii. Jeśli plik o rozszerzeniu .SLDXML zawiera elastyczne lub sztywne grupy szkicu, można wybrać odczytanie obiektów szkicu jako bloki. Powiązania szkicu utworzone w aplikacji SOLIDWORKS 3DEXPERIENCE są mapowane do odpowiednich powiązań szkicu w szkicu SOLIDWORKS. Podobnie, wszystkie elementy szkicu są mapowane do odpowiadających elementów szkicu SOLIDWORKS.
