Menedżer właściwości PropertyManager Połącz

W menedżerze właściwości PropertyManager Połącz można określić, które obiekty w części wieloobiektowej mają zostać dodane, odjęte lub nakładać się.

Aby otworzyć tego menedżera właściwości PropertyManager, należy:

W części wieloobiektowej kliknąć Połącz (pasek narzędzi Operacje) lub Wstaw > Operacje > Połącz .
Można łączyć tylko obiekty zawarte w jednym pliku części wieloobiektowej. Nie można łączyć dwóch oddzielnych części. Można jednak utworzyć część wieloobiektową przy użyciu opcji Wstaw część aby umieścić jedną część w pliku innej części. Następnie można użyć opcji Połącz dla części wieloobiektowej.

Typ operacji[xxx]

Dodaj Łączy bryły wybranych obiektów, aby utworzyć pojedynczy obiekt.

Odejmij Usuwa zachodzący na siebie materiał z wybranego obiektu głównego.

Połącz Usuwa cały materiał z wyjątkiem materiału zachodzącego na siebie.

Obiekty do połączenia

Dostępne, gdy Typ operacji jest ustawiony jako Dodaj lub Wspólne.
Obiekty bryłowe Wymienia obiekty wybrane do połączenia. Można wybrać obiekty w obszarze graficznym lub w folderze Obiekty bryłowe w drzewie operacji FeatureManager. Kliknąć Pokaż podgląd, aby zobaczyć podgląd operacji.

Główny obiekt

Dostępne, gdy Typ operacji jest ustawiony jako Odejmij.
Obiekt bryłowy Wymienia obiekty wybrane do zachowania. Można wybrać obiekt w obszarze graficznym lub w folderze Obiekty bryłowe w drzewie operacji FeatureManager.

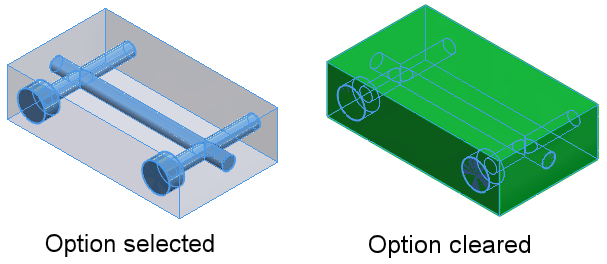

  Uczyń główny obiekt przezroczystym Sprawia, że obiekt główny jest przezroczysty, aby ułatwić wybór obiektów do odjęcia, które mogą być trudne do wybrania z nieprzezroczystym obiektem głównym.

Obiekty do odjęcia

Dostępne, gdy Typ operacji jest ustawiony jako Odejmij.
Obiekty bryłowe Wyświetla obiekty, których materiał ma zostać usunięty. Można wybrać obiekty w obszarze graficznym lub w folderze Obiekty bryłowe w drzewie operacji FeatureManager. Kliknąć Pokaż podgląd, aby zobaczyć podgląd operacji.
