Menedżer właściwości PropertyManager Wartość DimXpert Wymiarów

Aby ustawić domyślne wartości tolerancji i dokładności:

Kliknąć Opcje > Właściwości dokumentu > DimXpert Wymiarów.

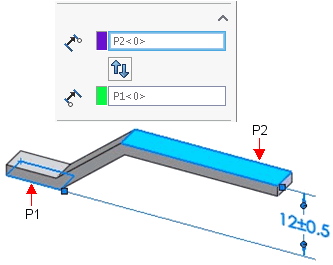

Operacje odniesienia

	Operacja tolerancji	Płaszczyzna górna P2. Przy wymiarach rozmiaru w menedżerze właściwości PropertyManager pojawia się tylko Operacja tolerancji .
	Operacja początkowa	Płaszczyzna dolna P1. Informacje dotyczące operacji początkowych i tolerancji zawiera norma ASME Y14.5M -1994, paragraf 2.6.1 lub ISO 129.
	Zamień operacje
	Przykłady używania różnych opcji operacji początkowych: Operacja początkowa = płaszczyzna dolna P1. Operacja początkowa = płaszczyzna górna P2. Symbol początku układu współrzędnych zamiast ostrza strzałki oznacza operację początkową. Zwróćmy uwagę różne wyniki wymiarów.

Kierunek DimXpert Wymiarów

Opcja ta pojawia się, gdy zastosujemy wymiar pomiędzy dwiema operacjami typu oś lub linia. Opcje X, Y i Z odnoszą się do układu współrzędnych i są dostępne dla każdej osi części, która jest prostopadła do osi operacji. Patrz:

Oś operacji jest równoległa do osi Z, dzięki czemu są dostępne opcje X i Y.
Opcja normalna N orientuje wymiar równolegle do kierunku zdefiniowanego przez najmniejszą odległość pomiędzy dwiema operacjami.
Opcja normalna N orientuje wymiar równolegle do kierunku zdefiniowanego przez najkrótszą odległość pomiędzy dwiema operacjami. W tym przykładzie wymiar jest zorientowany równolegle do krawędzi.

Styl

Styl, aby uzyskać dodatkowe informacje.

Tolerancja/Dokładność

	Modyfikator tolerancji	Stosuje symbole oparte na normach ISO 14405-1:2016 do wymiarów i tolerancji w DimXpert. Można dodać symbole i inny tekst bezpośrednio do wymiarów ISO i ich tolerancji.
	Wartość objaśnienia	Dla objaśnień typu otworu z wieloma specyfikacjami, wszystkie wymiary są wyszczególnione indywidualnie. Funkcja ta działa dla otworów prostych z głębokością, otworów z pogłębieniem walcowym, otworów z pogłębieniem stożkowym, połączonych wymiarów szczelin oraz sfazowań.
	Typ tolerancji	Należy wybrać z listy. Dostępne wybory zależą od typu wymiaru.
	Odchyłka górna
	Odchyłka dolna
	Pokaż nawiasy	Wstawia nawiasy wokół wartości tolerancji.
	Dokładność jednostek	Należy wybrać z listy ilość cyfr dziesiętnych po przecinku z listy dla wartości wymiaru.
	Dokładność tolerancji	Należy wybrać liczbę cyfr po przecinku dla wartości tolerancji.
Dla otworów i wałów:
	Klasyfikacja	(Pasowanie, Pasowanie z tolerancją lub Pasowanie (tylko tolerancja)). W przypadku wybrania Dopasowania otworu lub Dopasowania wałka (poniżej), lista dla drugiej kategorii (Dopasowanie otworu lub Dopasowanie wałka) jest filtrowana w oparciu o klasyfikację.
	Dopasowanie otworu i Dopasowanie wałka	(Pasowanie, Pasowanie z tolerancją lub Pasowanie (tylko tolerancja)). Wybrać z listy lub wpisać dowolny tekst. Tolerancje dwustronne (Odchyłka górna i Odchyłka dolna) są dostępne dla typu Pasowanie z tolerancją lub Pasowanie (tylko tolerancja) jeżeli określono Dopasowanie otworu albo Dopasowanie wałka, ale nie obydwie te opcje.
	Wyświetlenie tolerancji dopasowania	(Pasowanie, Pasowanie z tolerancją lub Pasowanie (tylko tolerancja)) Wybrać jedną z następujących opcji: Wyświetlanie stosu z linią Wyświetlanie stosu bez linii Wyświetlanie liniowe

Wartość podstawowa

Opcja ta jest tylko do odczytu. Wyświetla ona wartość i nazwę wymiaru.

Pokaż jako kąt połówkowy

Wyświetla wymiar kąta stożkowego jako kąt połówkowy. Pozwala to na konwersję pełnego kąta stożka w kąt połówkowy.

Tekst wymiarów

	Liczba wystąpień	Dla szyków ukazuje liczbę wystąpień.
	Tekst	Wymiar pojawia się automatycznie w polu z oznaczeniem <DIM>. Należy umieścić wskaźnik gdziekolwiek w polu, aby wstawić tekst. Otwory wykorzystują format określony w pliku txcalloutformat.txt. Więcej informacji zawiera temat Wymiar rozmiaru DimXpert Wymiarów, Plik formatu objaśnienia. Dla niektórych typów wymiarów, dodatkowy tekst pojawia się automatycznie. Na przykład Objaśnienie otworu dla otworu z pogłębieniem walcowym wyświetla średnicę i głębokość otworu (<MOD-DIAM><DIM><HOLE-DEPTH>xx). Objaśnienia otworu dla otworów utworzonych w Kreatorze otworów wyświetlają informacje z kreatora. Można edytować tekst i wstawić zmienne z okna dialogowego Zmienne objaśnień .
	Dodaj nawiasy	Wymiary zależne (odniesienia) mogą być wyświetlane z nawiasami lub bez nich. Domyślnie są one wyświetlane z nawiasami.
	Wymiar kontrolny
	Wyśrodkuj wymiar	Kiedy przeciągamy tekst wymiaru pomiędzy pomocniczymi liniami wymiaru, tekst wymiaru jest przyciągany do środka pomocniczych linii wymiaru.
	Odsuń tekst	Odsuwa tekst wymiaru od linii wymiaru przy użyciu linii wiodącej.
	Wyrównaj	Tekst można wyrównać w poziomie, a w przypadku niektórych standardów można też wyrównać linię wiodącą w pionie. Wyrównaj do lewej , Wyrównaj do środka , Wyrównaj do prawej . Wyrównaj do góry , Wyrównaj do środka , Wyrównaj do dołu .
	Symbole	Kliknąć, aby ustawić wskaźnik w miejscu, w którym ma zostać umieszczony symbol. Kliknąć ikonę symbolu lub kliknąć Więcej symboli , aby uzyskać dostęp do Biblioteki symboli. Należy zachować ostrożność przy wstawianiu symboli do wymiarów DimXpert Wymiarów, ponieważ symbole mogą zmieniać fundamentalną definicję wymiarów i tolerancji.
	Wszystko wielkimi literami	Wyświetla dla wybranego wymiaru lub objaśnienia otworu tekst wielkimi literami w obszarze graficznym. Usunąć zaznaczenie tej opcji, aby uaktywnić z powrotem tryb wielkich i małych liter.

Wymiary w dwóch jednostkach

Określa, że wymiar jest wyświetlony zarówno w jednostkach miar systemu jak i w innych jednostkach. Obie jednostki są określone w Narzędzia > Opcje > Właściwości dokumentu > Jednostki.

	Dokładność jednostek	Należy wybrać z listy ilość cyfr dziesiętnych po przecinku z listy dla wartości wymiaru.
	Dokładność tolerancji	Należy wybrać liczbę cyfr po przecinku dla wartości tolerancji.
