Menedżer właściwości PropertyManager Odgięcie krawędzi

Aby wyświetlić menedżer właściwości PropertyManager, należy:

W części arkusza blachy kliknąć Odgięcie krawędzi Tool_Edge_Flange_Sheet_Metal.gif (pasek narzędzi Arkusz blachy).

Niektóre pola, które przyjmują numeryczne dane wejściowe, umożliwiają tworzenie równań poprzez wprowadzenie = (znaku równości) i wybranie z rozwijanej listy zmiennych globalnych, funkcji oraz właściwości pliku. Zobacz temat Bezpośrednie wprowadzanie równań.

Parametry odgięcia

PM_sheetmtl_Edge_Flange_Edge.gif Krawędź Należy wybrać krawędzie w obszarze graficznym.
Aby scalić obiekty w wieloobiektowej części arkusza blachy, należy wybrać tylko jedną krawędź.
  Profil odgięcia krawędzi Edytować szkic profilu.
  Użyj domyślnego promienia Wybrać lub usunąć zaznaczenie.
  Użyj tabeli grubości (Dostępne tylko, jeżeli dla części wybrana została tabela grubości arkusza blachy) Wybrać lub usunąć zaznaczenie.
dim_rad.png Promień zgięcia Ustawić wartość kiedy usunięte jest zaznaczenie opcji Użyj domyślnego promienia i Użyj tabeli grubości.
PM_Gap_Distance.gif Odległość przerwy Należy ustawić wartość.
gap_distance_02.gif gap_distance_03.gif

Kąt

PM_angle.gif Kąt kołnierza Należy ustawić wartość. W przypadku wybrania Do krawędzi i scalaj dla Długości odgięcia w celu scalenia dwóch obiektów w części wieloobiektowej, kąt jest zablokowany. Kliknąć lock_locked.png, aby odblokować kąt i zmienić go.
select_face_planar.png Wybierz ścianę Należy wybrać ścianę, aby ustawić relację równoległą lub prostopadłą dla Kąt odgięcia.
  Prostopadle do ściany Ustawia krawędź odgięcia prostopadle do ściany w Wybierz ścianę.
  Równolegle do ściany Ustawia krawędź odgięcia równolegle do ściany w Wybierz ścianę.

Długość odgięcia

Długość statusu końca Należy wybrać jedną z poniższych opcji:

Na odległość

Tworzy odgięcie krawędzi w oparciu o Długość i Kierunek.

  • Długość PM_distance_nonum.gif
  • Odwróć kierunek PM_reverse_direction.gif. Zmienia kierunek odgięcia krawędzi.

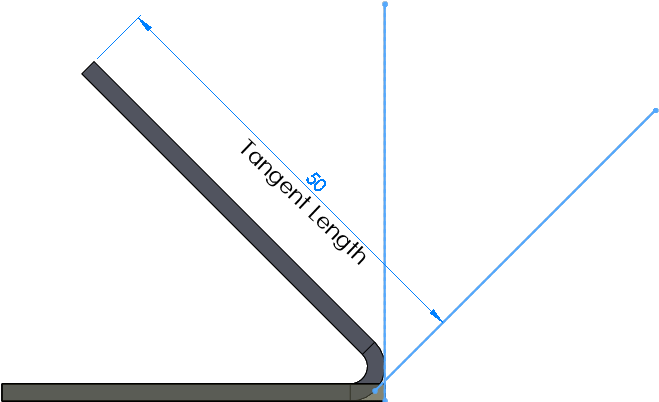

  • Zewnętrzny wirtualny punkt przecięcia PM_shm_Outer_Virtual_Sharp.gif, Wewnętrzny wirtualny punkt przecięcia PM_shm_Inner_Virtual_Sharp.gif, Styczne zgięcie PM_Tangent_Bend.gif. Określa początek układu współrzędnych dla pomiaru. Wirtualny punkt przecięcia tworzy punkt szkicu w wirtualnym punkcie przecięcia dwóch elementów szkicu (patrz Tworzenie wirtualnych punktów przecięcia). Opcja Styczne zgięcie jest prawidłowa dla zgięć o kącie wyższym niż 90º i pozwala na wykorzystanie długości stycznej odgięcia jako bazy do obliczenia długości. Długość styczną można wpisać bez korzystania z dodatkowych obliczeń.

Do wierzchołka

Tworzy odgięcie krawędzi do wierzchołka wybranego w obszarze graficznym. Odgięcie krawędziowe można utworzyć prostopadle do płaszczyzny odgięcia lub równolegle do bazy odgięcia.

Normalnie do płaszczyzny odgięcia

Wybrany wierzchołek jest wspólny z końcową ścianą odgięcia krawędziowego.

Równolegle do bazy odgięcia

Wybrany wierzchołek przechodzi przez płaszczyznę, która jest równoległa do ściany odgięcia bazowego.

edge flange normal to flange plane.gif
Normalnie do płaszczyzny odgięcia. Czerwony wierzchołek jest wspólny z końcową ścianą odgięcia krawędziowego. (Dla przejrzystości rysunku zamieszczono linię szkicu.)
Równolegle do bazy odgięcia. Czerwony wierzchołek przechodzi przez płaszczyznę, która jest równoległa do ściany odgięcia bazowego. (Dla przejrzystości rysunku zamieszczono linię szkicu.)

Do krawędzi i scalaj

W części wieloobiektowej scala wybraną krawędź z równoległą krawędzią w innym obiekcie. Należy wybrać krawędź odniesienia na drugim obiekcie.

Zewnętrzny wirtualny punkt przecięcia PM_shm_Outer_Virtual_Sharp.gif, Wewnętrzny wirtualny punkt przecięcia PM_shm_Inner_Virtual_Sharp.gif

Określa początek układu współrzędnych dla pomiaru.

Wybierz krawędź odniesienia dla do krawędzi PM_sheetmtl_Edge_Flange_Edge.gif

Pozycja odgięcia

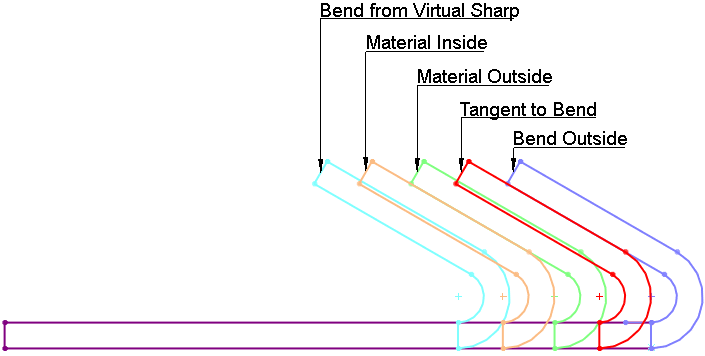

  Pozycja zgięcia Należy wybrać jedną z poniższych opcji:

Materiał wewnątrz bend_pos_mat_ins.png

Materiał na zewnątrz bend_pos_mat_out.png

Zgięcie na zewnątrz bend_pos_out.png

Zgięcie od wirtualnego punktu przecięcia pm_shm_BVS.gif

Styczne do zgięcia PM_Tangent_to_Bend.gif

Opcja prawidłowa dla wszystkich opcji długości odgięcia i zgięć, które przekraczają 90º. Pozycja odgięcia będzie zawsze styczna do bocznej ściany przyłączonej do wybranej krawędzi, a w odgięciu zawsze będzie utrzymywana dokładna długość.


Edge Flange Positions.gif

  Przytnij boczne zgięcia Usuwa nadmiar materiału sąsiadujących zgięć. Dodatkowy materiał pojawia się, gdy jedno ze zgięć odgięcia dookolnego dotyka istniejącego zgięcia. Cięcie, które przycina sąsiednie zgięcia, ma automatyczny rozmiar i nie może być edytowane.
Oto podgląd operacji Odgięcie krawędzi. Obszar zgięcia niebieskiego podglądu dotyka zgięcia odgięcia bazowego w kształcie litery L.
shm_trim_side_bends_2.gif shm_trim_side_bends_3.gif
Kiedy opcja Przytnij boczne zgięcia jest odznaczona. Kiedy opcja Przytnij boczne zgięcia jest wybrana.
  Odsunięcie Należy wybrać, aby odsunąć odgięcie od obiektu arkusza blachy.
  Odsunięcie statusu końca Wybrać element dla Odsunięcie statusu końca .
PM_reverse_direction.gif Odwróć kierunek Zmienić kierunek odsunięcia.
PM_distance_nonum.gif Odległość odsunięcia Należy ustawić wartość.

Dostosowany naddatek materiału

Należy wybrać, aby ustawić Typ naddatku materiału i wartość dla naddatku materiału.

Dostosowany typ podcięcia

Należy wybrać Dostosowany typ podcięcia , a następnie wybrać typ podcięcia.

Jeśli Typem podcięcia jest:
  • Prostokąt lub Zaokrąglony prostokąt i wybierzemy Użyj proporcji podcięcia, należy ustawić wartość dla Proporcji.
  • Prostokąt lub Zaokrąglony prostokąt, a zaznaczenie opcji Użyj proporcji podcięcia zostanie usunięte, należy ustawić wartości Szerokość podcięcia PM_Relief_Width.gif i Głębokość podcięcia dim_lin_vert_d.png.
  • Rozerwanie, wybrać Rozcięcie PM_CustomRelief_Tear_Rip.gif lub Wydłuż PM_CustomRelief_Tear_Extend.gif.
