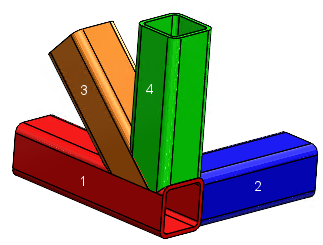

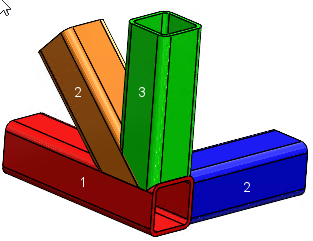

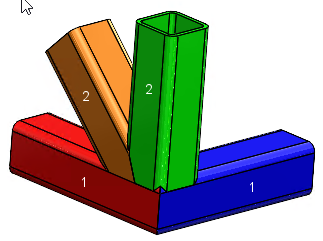

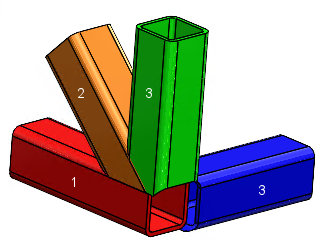

W tym temacie przedstawiono przykłady złożonych narożników z różnymi kolejnościami przycinania.
Człon w grupie członów narzędzia do przycinania

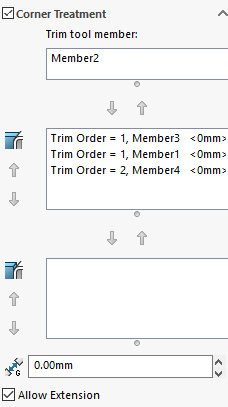

W PropertyManager Narożnik złożony, podczas przenoszenia członu z grupy Przycięcie obiektu do grupy Człon narzędzia przycięcia, przycięte zostaną pozostałe człony. Przycinanie opiera się na:
- kolejności przycinania pozostałych członów,
- położeniu członu, który jest przenoszony do grupy Człon narzędzia przycięcia.

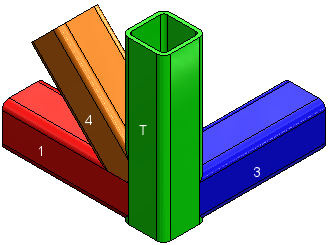

W poniższym przykładzie T oznacza, że człon 2 zostanie przeniesiony do grupy Człon narzędzia przycięcia.
Człon w grupie przycięcia planarnego

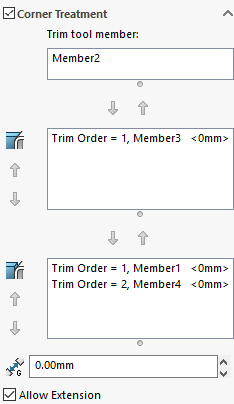

W PropertyManager Narożnik złożony, podczas przenoszenia członów do grupy Przycięcie planarne, przycinane są przenoszone człony. Przycinanie jest oparte na kolejnościach przycinania i pozycjach członów, które stykają się z przeniesionym członem.

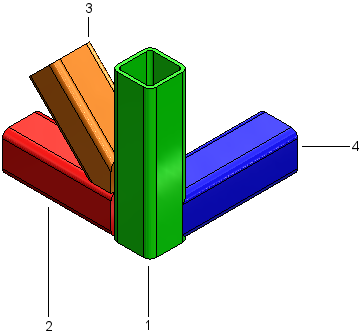

W poniższym przykładzie człon 2 jest członem narzędzia przycięcia, a elementy 1 i 4 są przenoszone do grupy przycięcia planarnego.
| 1 |
Człon2: Narzędzie przycięcia |
| 2 |
Człon1: Przycięcie planarne, kolejność przycinania 1 |
| 3 |
Człon4: Przycięcie planarne, kolejność przycinania 2 |
| 4 |
Człon3: Przycięcie obiektu, kolejność przycinania 1 |
