Właściwości przekroju

Można dokonać oszacowania właściwości przekroju dla wielu ścian i szkiców, które leżą na płaszczyznach równoległych.

Możemy dokonywać obliczeń dla różnych komponentów bez zamykania okna dialogowego Właściwości przekroju. Należy skasować wybór, a następnie wybrać element i kliknąć Oblicz ponownie.

Kiedy oszacujemy więcej niż jeden element, pierwsza wybrana ściana definiuje płaszczyznę dla obliczeń właściwości przekroju.

Wyświetlanie właściwości przekroju dla wielu elementów

Aby wyświetlić właściwości przekroju dla wielu elementów, należy:

  1. Wybrać którekolwiek z poniższych, leżących na równoległych płaszczyznach:
    • jedną lub więcej planarnych ścian modelu
    • ścianę na płaszczyźnie przekroju
    • kreskowaną ścianę przekroju w widoku przekroju rysunku
    • szkic (kliknąć szkic w drzewie operacji FeatureManager lub kliknąć prawym przyciskiem myszy operację i wybrać Edytuj szkic)
  2. Kliknąć opcję Właściwości przekroju (pasek narzędzi Narzędzia) lub wybrać kolejno opcje Narzędzia > Oceń > Właściwości przekroju.
    Wyniki zostaną wyświetlone w oknie dialogowym Właściwości przekroju.
Spójrzmy na przypadek osi cylindrycznej z wycięciem cylindrycznym Przez wszystko, które tworzy otwarty przekrój poprzeczny.

Moment bezwładności jest obliczany poprzez scałkowanie elementów skończonych masy i ich odległość do osi obrotu. Płaszczyzna przekroju nie ma grubości, a więc również masy. Obliczenie jest jednak możliwe poprzez scałkowanie elementów skończonych powierzchni.

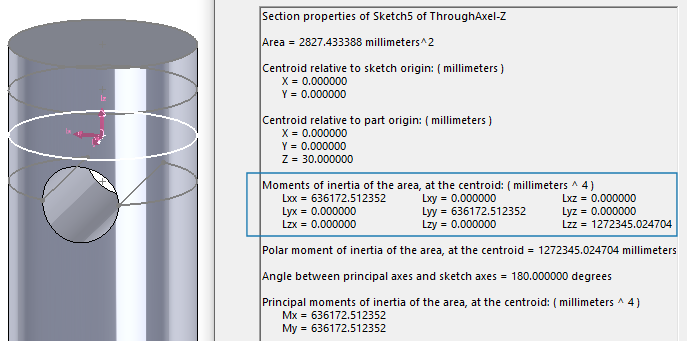

Całkowity przekrój tarczy ma wartość Lxx równą wartości Lyy, zgodnie z oczekiwaniami dla układu z symetrią obrotu w osi Z. Wartość Lzz jest najwyższa, ponieważ z dala od osi obrotu istnieje znacznie więcej powierzchni.

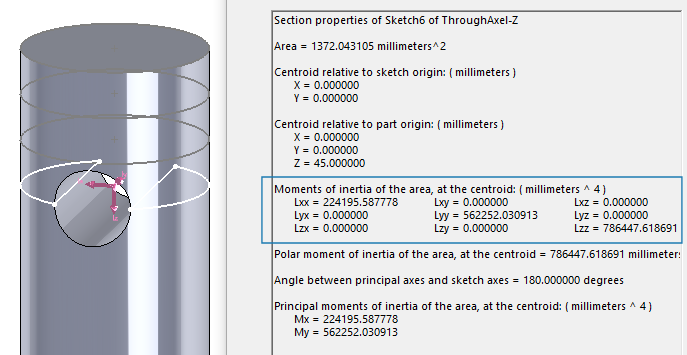

Przekrój podziału przez wycięcie cylindryczne ma zgodnie z oczekiwaniami wyższe wartości Lyy niż Lxx, ponieważ pozostała powierzchnia znajduje się najdalej od osi obrotu Y. Różnica ta potwierdza, że obliczenie uwzględnia przecięcie.

Środek obrotu pozostaje w środku przekrojów, czyli poza oboma konturami. Oznacza to, że oba regiony zostały uwzględnione w obliczaniu bezwładności.

Otwarta geometria nie ma powierzchni, więc nie może tworzyć właściwości bezwładności.
