Rozkładanie zgięć arkusza blachy

Możemy dokonać rozłożenia zgięć w części arkusza blachy na następujące sposoby:

  • Aby rozłożyć całą część, jeżeli istnieje operacja Rozłożony model1, przywrócić Rozłożony model1 lub kliknąć Rozłożone zgięcie Tool_Flatten_Sheet_Metal.gif na pasku narzędzi Arkusz blachy.
    Linie zgięcia są domyślnie wyświetlane gdy przywrócimy operację Rozłożony model1. Aby ukryć linie zgięcia, należy rozwinąć operację Rozłożony model1, kliknąć prawym przyciskiem myszy szkic Linii zgięcia i wybrać Ukryj szkic.
    Gdy rozłożymy całą część w opisany sposób, zastosowane zostaną wykończenia narożników, aby utworzyć oczyszczoną, rozłożoną część arkusza blachy.
  • Aby rozłożyć całą część, jeżeli istnieje operacja Przetworzone zgięcia1, wyłączyć Przetworzone zgięcia1 lub kliknąć Rozłożone zgięcie Tool_Flatten_Sheet_Metal.gif na pasku narzędzi Arkusz blachy.
  • Aby rozłożyć jedno lub więcej z indywidualnych zgięć, należy dodać operację Odegnij Tool_Unfold_Sheet_Metal.gif.
    Aby zapewnić szybsze działanie systemu, należy odginać tylko te zgięcia, które są nam potrzebne do wykonania danego zadania. Na przykład, jeżeli chcemy dodać cięcie w poprzek zgięcia, należy odgiąć tylko to jedno zgięcie.

Używanie wykończenia narożnika

Gdy rozłożymy część arkusza blachy przez przywrócenie operacji Rozłożony model, automatycznie zastosowane zostaną wykończenia narożników, aby utworzyć oczyszczoną, rozłożoną część arkusza blachy. Wykończenia narożników są stosowane, aby rozłożony model był prawidłowy dla procesów produkcyjnych.

Wykończenia narożników stosowane są tylko w stanie rozłożonym. Jest to powód, dla którego geometria szyku płaskiego różni się od geometrii rozłożonej. W przypadku przywrócenia Szyku płaskiego w drzewie operacji FeatureManager geometria będzie inna niż w przypadku użycia narzędzia Rozłóż do rozłożenia zgięć części arkusza blachy.

Pierwotny model

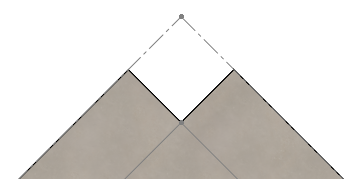

Rozłożony model bez wykończenia narożnika Rozłożony model z wykończeniem narożnika

Aby wyłączyć wykańczanie narożnika, należy:

  1. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy Rozłożony model1 i wybrać Edytuj definicję.
  2. W menedżerze właściwości PropertyManager usunąć zaznaczenie opcji Wykończenie narożnika.
