Sterowanie kalkomaniami i scenami poprzez stany wyświetlania

Można zdefiniować stany wyświetlania w celu korzystania z różnych wystąpień kalkomanii i scen.

1. Otworzyć złożenie i w drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy komponent, a następnie wybrać polecenie Otwórz część .



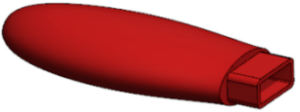

2. Dodać i dostosować stan wyświetlania:
   1. Kliknąć na górze drzewa operacji FeatureManager.
      Pojawi się okienko wyświetlania.



   2. Kliknąć prawym przyciskiem myszy w dowolnym miejscu okienka wyświetlania i wybrać polecenie Dodaj stan wyświetlania .
   3. Należy wprowadzić nazwę.
   4. Wybrać kartę DisplayManager .
   5. Kliknąć Przeglądaj kalkomanie , a potem Otwórz bibliotekę kalkomanii.
   6. W okienku zadań przeciągnąć kalkomanię Kod kreskowy do części.
      Podczas przeciągania kalkomanii i umieszczania jej na komponencie nad kalkomanią pojawi się manipulator. Przy użyciu manipulatora można zmienić kierunek i wyrównanie kalkomanii.
   7. W menedżerze właściwości PropertyManager Kalkomanie, w obszarze Stany wyświetlania, wybrać Ten stan wyświetlania i kliknąć .
   8. W obszarze graficznym kliknąć prawym przyciskiem myszy i wybrać polecenie Edytuj scenę .
   9. W okienku zadań kliknąć Sceny prezentacji i przeciągnąć scenę Tło kuchni do obszaru graficznego.
   10. Kliknąć .



3. Dodać kolejny stan wyświetlania.
   1. Kliknąć prawym przyciskiem myszy w dowolnym miejscu okienka wyświetlania i wybrać polecenie Dodaj stan wyświetlania .
   2. Należy wprowadzić nazwę.
   3. W menedżerze wyświetlania DisplayManager kliknąć prawym przyciskiem myszy stan wyświetlania i wybrać polecenie Usuń.
   4. W menedżerze właściwości PropertyManager Kalkomanie kliknąć Otwórz bibliotekę kalkomanii.
   5. W okienku zadań przeciągnąć kalkomanię Zaprojektowane przy użyciu oprogramowania SOLIDWORKS do części.
   6. W menedżerze właściwości PropertyManager Kalkomanie, w obszarze Stany wyświetlania, wybrać Ten stan wyświetlania i kliknąć .
   7. W obszarze graficznym kliknąć prawym przyciskiem myszy i wybrać polecenie Edytuj scenę .
   8. W okienku zadań kliknąć Sceny prezentacji i przeciągnąć scenę Tło fabryki do obszaru graficznego.
   9. Kliknąć .

4. Aby zmienić stany wyświetlania, na karcie menedżera konfiguracji ConfigurationManager , w obszarze Stany wyświetlania, kliknąć dwukrotnie stan wyświetlania.
5. W menedżerze poleceń CommandManager Narzędzia renderowania kliknąć Wyświetlaj wartość docelową stanów .
   Pojawi się okno dialogowe Wartość docelowa stanu wyświetlania.
   W przypadku zmiany stanu wyświetlania aktywny stan wyświetlania będzie zaznaczony w oknie dialogowym Wartość docelowa stanu wyświetlania. Jest to użyteczne przy usuwaniu lub dostosowywaniu kalkomanii i scen w aktywnym stanie wyświetlania.
