Wyświetlanie dwóch jednostek wymiarów w symbolach tolerancji położenia i kształtu

Podczas tworzenia symboli tolerancji położenia i kształtu można wyświetlać wymiary w dwóch jednostkach.

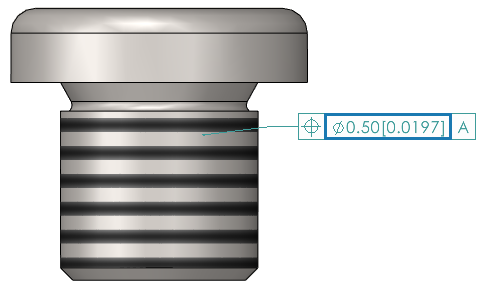

Wymiary w dwóch jednostkach przedstawiają dwa zestawy wartości, takie jak cale i milimetry, w ramach jednego wymiaru.

Aby wyświetlić podwójne wymiary w symbolach tolerancji położenia i kształtu, należy:

  1. W części lub rysunku kliknąć opcję Tolerancja położenia i kształtu (pasek narzędzi MBD Dimension).
  2. Kliknąć w obszarze graficznym, aby umieścić symbol.
  3. W oknie dialogowym Tolerancja wybrać Zakres.
  4. W oknie dialogowym Tolerancja wybrać Wyświetl wymiary w dwóch jednostkach.
  5. W menedżerze właściwości PropertyManager Tolerancja położenia i kształtu kliknąć .
