W przypadku przypisania członu jako narzędzia przycięcia człon powiększa się w obszarze graficznym. W tym przykładzie pokazano, jak przypisać jeden człon jako narzędzie przycięcia, a inny człon jako obiekt przycięcia planarnego.
Aby przyciąć narożniki złożone:
-
Otworzyć model, który zawiera trzy lub więcej przecinających się członów.
-
W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy Zarządzanie narożnikami, a następnie wybrać opcję Edytuj operację
.

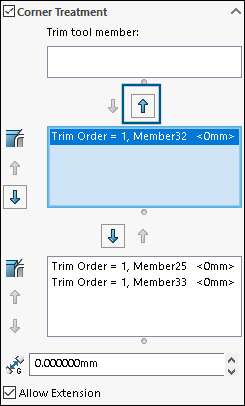

Pojawi się karta Złożone menedżera właściwości PropertyManager Zarządzanie narożnikami. Dostępna w obszarze Wykończenie narożnika opcja Przycięcie obiektu
wyświetla listę wszystkich przecinających się członów.
-
Wybrać człon na liście Przycięcie obiektu, a następnie kliknąć
, aby go przenieść do elementu Człon narzędzia przycięcia.
-
Wybrać kolejny człon na liście Przycięcie obiektu , a następnie kliknąć
, aby go przenieść do elementu Przycięcie planarne.
-
W obszarze Opcje przycięcia planarnego wybrać Przycięcie planarne pierwszego kontaktu
lub Przycięcie planarne pełnego kontaktu
.
Można również określić opcję Automatyczne lub Zdefiniowane przez użytkownika, aby dostosować Narzędzia przycięcia i pomiar Odstęp
.
-
Przybliżyć widok przecięcia narożników w obszarze graficznym, aby zobaczyć efekt przycięcia.
- Kliknąć
.
