Współrzędne zdefiniowane przez użytkownika dla orientacji komponentu

Można dodawać zdefiniowany przez użytkownika układ współrzędnych SOLIDWORKS® do komponentu, który nie jest modelowany przy użyciu początku układu współrzędnych SOLIDWORKS. Komponenty takie można uzyskać ze strony internetowej producenta lub z innych systemów CAD.

CircuitWorks™ przypisuje zdefiniowany przez użytkownika układ współrzędnych jako początek układu współrzędnych ECAD podczas eksportu złożenia do CircuitWorks.

W przypadku wstawiania komponentów bez zdefiniowanego przez użytkownika układu współrzędnych do złożenia CircuitWorks, CircuitWorks przypisuje początek układu współrzędnych SOLIDWORKS jako początek układu współrzędnych ECAD.

Aby dodać swoje własne współrzędne do komponentu, patrz: Pomoc SOLIDWORKS: Układy współrzędnych.

W przypadku nazwania zdefiniowanego przez użytkownika układu współrzędnych CWX przed wstawieniem komponentu do biblioteki CircuitWorks, CircuitWorks przypisuje zdefiniowany przez użytkownika układ współrzędnych jako początek układów współrzędnych ECAD i prawidłowo pozycjonuje komponenty podczas ich wstawiania do złożenia płytki drukowanej.

CircuitWorks interpretuje dodatni kierunek Z zdefiniowanego przez użytkownika układu współrzędnych jako prostopadły do złożenia płytki drukowanej. Płaszczyzna XY reprezentuje powierzchnię płytki, a kierunki X i Y sterują kątem, pod jakim komponent jest wstawiany do złożenia.
Aby przypisać nazwę inną niż CWX do zdefiniowanego przez użytkownika układu współrzędnych reprezentującego początek układu współrzędnych ECAD, należy kliknąć Narzędzia > CircuitWorks > Opcje CircuitWorks , wybrać Eksport SOLIDWORKS i zmodyfikować opcję Importuj i eksportuj komponenty względem tego układu współrzędnych.

Przykład: Orientacja LED ze zdefiniowanymi współrzędnymi i bez nich

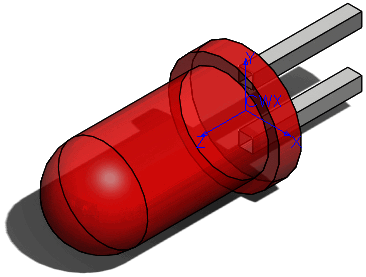

Współrzędnie LED produkowanych zewnętrznie ustanawiają kierunek Z równolegle do bazy LED.

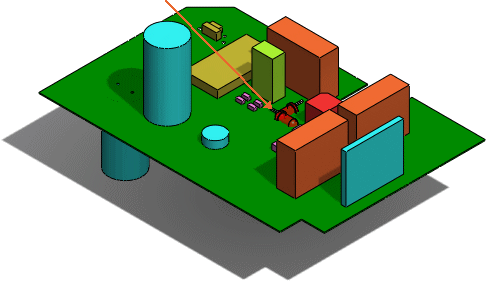

Dodajmy LED do biblioteki CircuitWorks bez definiowania układu współrzędnych o nazwie CWX. Podczas wstawiania komponentów LED do złożenia płytki po zbudowaniu go w CircuitWorks, LED są poziome.

Przed dodaniem komponentu do biblioteki CircuitWorks, dodajmy układu współrzędnych o nazwie CWX do komponentu LED w SOLIDWORKS.

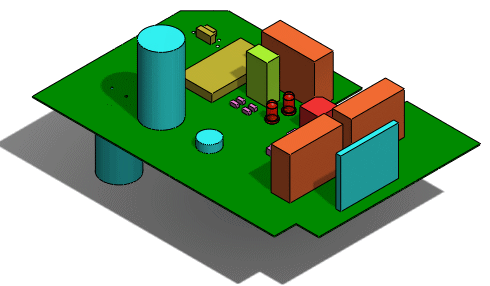

LED będą prawidłowo zorientowane podczas wstawiania ich do złożenia płytki.
