Domyślnie CircuitWorks wykorzystuje początek układu współrzędnych komponentu SOLIDWORKS jako początek układu współrzędnych komponentu elektrycznego podczas eksportowania do CircuitWorks. Jeśli zachodzi taka potrzeba, można zdefiniować różne początki układów współrzędnych.
Na przykład: można przedefiniować początek układu współrzędnych komponentu, jeżeli system ECAD wykorzystuje początek układu współrzędnych w pliku ECAD jako punkt wstawienia komponentu. Punkt wstawienia jest zwykle środkiem komponentu lub lokalizacją styku 1 w układzie scalonym.
Jeżeli złożenie SOLIDWORKS i jego komponenty są tworzone z pliku IDF lub PADS, CircuitWorks modeluje komponenty wokół początku układu współrzędnych określonego w danych ECAD, co pozwala na łatwy import z powrotem do tego samego systemu ECAD. Jeśli jednak złożenie zawiera komponenty, które były modelowane ręcznie, to początek układu współrzędnych, który był wygodny podczas budowania modelu może nie być idealny dla systemu ECAD.

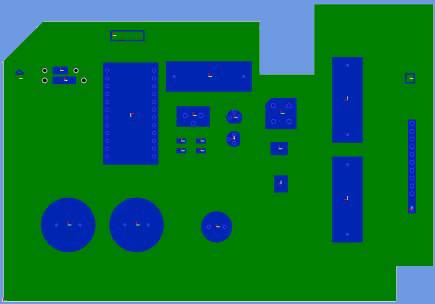

Można przeglądać początki układów współrzędnych komponentów z CircuitWorks
obrazie podglądu. Na poniższej ilustracji CircuitWorks ukazuje początki układów współrzędnych otwartego pliku IDF. Większość komponentów posiada początki układów współrzędnych na środku, za wyjątkiem cienkiego, prostokątnego komponentu w prawym dolnym rogu, który posiada początek układu współrzędnych na styku 1.

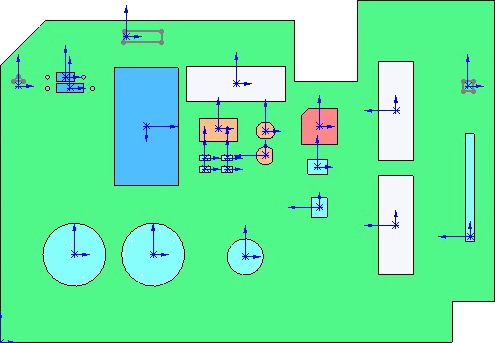

Gdy CircuitWorks tworzy złożenie SOLIDWORKS z tego pliku IDF, wynikowe złożenie wygląda w następujący sposób na zwykłym widoku: .
Zauważmy, że aplikacja CircuitWorks utworzyła modele komponentów, których lokalne początki układów współrzędnych odpowiadają ich początkom układów współrzędnych w pliku IDF. Wszystkie są początkami układów współrzędnych na środku, za wyjątkiem komponentu w prawym dolnym narożniku.

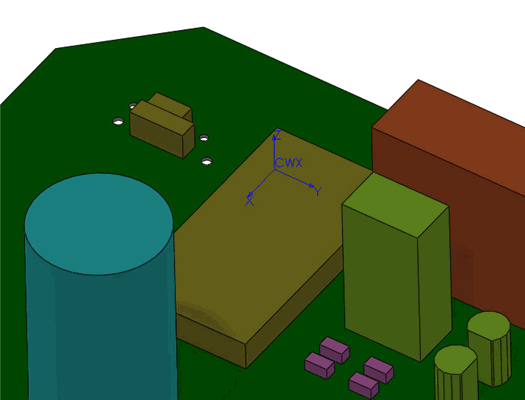

Aby zdefiniować nowy początek układu współrzędnych ECAD dla dużego niebieskiego układu scalonego w styku 1, a nie w punkcie środkowym, należy wstawić układ współrzędnych zdefiniowany przez użytkownika nazwany
CWX w lokalizacji styku 1 w modelu SOLIDWORKS.
Osie x i y układu współrzędnych definiują osie x i y ECAD. Kierunek z wskazuje kierunek do góry. Początek układu współrzędnych określa początek układu współrzędnych ECAD i jego odsunięcie od płytki. Patrz
Współrzędne zdefiniowane przez użytkownika dla orientacji komponentu.

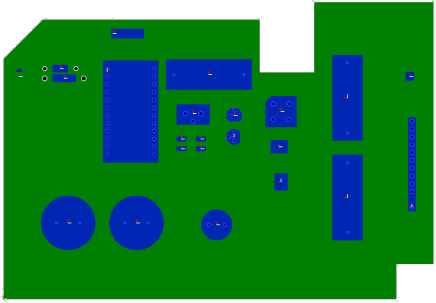

Jeżeli to złożenie zostanie teraz wyeksportowane z SOLIDWORKS do CircuitWorks, obraz podglądu ukazuje teraz nowy początek układu współrzędnych dla układu scalonego na styku 1. Podczas zapisywania ten nowy początek układu współrzędnych jest zapisywany w pliku IDF.
Model w bibliotece komponentów CircuitWorks różni się obecnie od danych IDF. Ich kształt jest taki sam, jednakże początki układów współrzędnych są różne. Ponieważ CircuitWorks modeluje tylko komponenty, które nie znajdują się jeszcze w bibliotece, konieczne jest usunięcie istniejącego modelu komponentu z biblioteki, aby aplikacja CircuitWorks mogła zbudować nowy model z nowym początkiem układu współrzędnych następnym razem, gdy CircuitWorks napotka ten komponent w pliku IDF.
