Tworzenie ścieżek miedzianych jako kalkomanii

Aby zwiększyć wydajność pracy z użyciem opcji Buduj model przy tworzeniu modeli płytek drukowanych z plików PADS lub EDMD, program CircuitWorks może przedstawiać ścieżki miedziane jako obrazy, a nie fizyczną geometrię w pliku płytki.

Obrazy takie można zapisać jako pliki map bitowych w folderze śledzenia kalkomanii programu CircuitWorks lub wewnątrz pliku płytki.

Przy użyciu geometrii podglądu program CircuitWorks szybko tworzy obrazy kalkomanii przedstawiające ścieżki na różnych warstwach płytki drukowanej.

Kalkomanie nie korzystają z wektorowego formatu wyświetlania. W zależności od gęstości ścieżek jakość wyświetlania kalkomanii na różnych płytkach może być inna. Największą dokładność wyświetlania ścieżek zapewnia budowanie ich jako geometrii.

Aby utworzyć ścieżki miedziane jako kalkomanie:

  1. Otworzyć plik ECAD ze ścieżkami.
    W tym przykładzie wykorzystano Install_dir\CircuitWorksFull\Examples\PADS\preview.asc.
  2. Kliknąć Plik > Opcje.
  3. Ustawić następujące opcje:
    1. Na stronie Import SOLIDWORKS, w obszarze Modelowanie warstwy przewodzącej, wybrać jedną z następujących opcji:
      • Pełne. Tworzy ścieżki miedziane na wszystkich warstwach modelu.
      • Tylko warstwy górna i dolna (szybciej). Tworzy ścieżki miedziane w górnej i dolnej warstwie.
    2. Na stronie Modele, w obszarze Zapisz modele tworzone przez CircuitWorks w tych folderach, wybrać folder Decals.
      Domyślna lokalizacja folderu to:

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

    3. Kliknąć OK.
  4. Kliknąć Buduj model (sekcja SOLIDWORKS na karcie Narzędzia).
  5. W oknie dialogowym CircuitWorks:
    1. Wybrać opcję Użyj kalkomanii ścieżek zamiast geometrii.
      Po włączeniu tej opcji ścieżki miedziane będą zapisywane jako pliki map bitowych we wskazanym wcześniej folderze Decals.
    2. Opcjonalnie można wybrać opcję Zapisz kalkomanię w pliku modelu.
      Po jej włączeniu ścieżki miedziane będą włączane bezpośrednio do pliku modelu. Nie będą zapisywane jako mapy bitowe podglądu.
    3. Kliknąć Buduj.
    Program CircuitWorks utworzy płytkę w oprogramowaniu SOLIDWORKS.

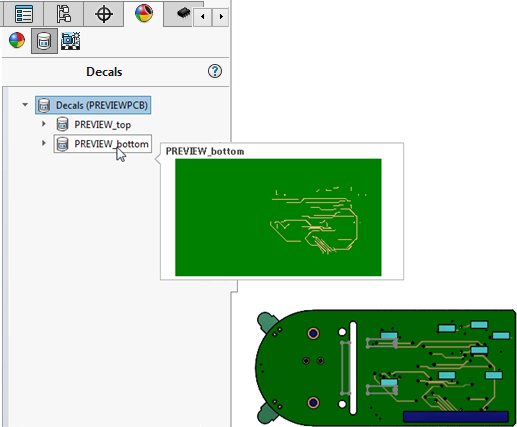

  6. Aby zobaczyć podglądy ścieżek miedzianych, kliknąć na karcie Menedżer wyświetlania DisplayManager opcję Przeglądaj kalkomanie, a następnie ustawić kursor nad podglądem.
