Definiowanie niejednorodnych obciążeń siłą

Stosowanie niejednorodnej siły do elementu w określonym kierunku

Aby zastosować niejednorodną siłę do elementu w pewnym kierunku, należy:

  1. W drzewie badania Simulation kliknąć prawym przyciskiem myszy ikonę Obciążenia zewnętrzne i wybrać opcję Siła.
    Pojawi się menedżer właściwości PropertyManager Siła.
  2. Kliknąć wewnątrz pola Ściany, krawędzie, wierzchołki i punkty odniesienia dla siły , a następnie wybrać element, do którego ma zostać zastosowana siła.
  3. Kliknąć Normalna, aby zastosować siłę normalnie względem wybranego elementu lub Wybranego kierunku.
    1. Kliknąć Wybrany kierunek w polu Ściana, krawędź, płaszczyzna, oś dla kierunku, a następnie wybrać element, aby określić kierunek.
    • Jeśli dla kierunku zostanie wybrana ściana lub płaszczyzna, należy określić przynajmniej jeden z następujących komponentów: Wzdłuż płaszczyzny kierunek 1 , Wzdłuż płaszczyzny kierunek 2 lub Normalny do płaszczyzny .
    • W przypadku wybrania krawędzi dla kierunku należy określić wartość siły wzdłuż tej krawędzi.
    • Jeśli dla kierunku zostanie wybrana oś, należy określić przynajmniej jeden z następujących komponentów: Promieniowy , Okrężny lub Osiowy .
  4. Jeśli wybrano więcej niż jeden obiekt do zastosowania siły, należy wybrać opcję Na element lub Suma.
  5. Wybrać żądaną wartość w polu Jednostka .
  6. W obszarze Siła ustawić wartości dla komponentów siły lub wybrać siłę normalną.
  7. Zaznaczyć Niejednorodny rozkład, aby zdefiniować równanie, które opisuje przestrzenną zmienność siły.
    1. Kliknąć wewnątrz pola Wybierz układ współrzędnych , a następnie wybrać układ współrzędnych: Kartezjański, cylindryczny lub sferyczny z obszaru graficznego lub z drzewa operacji FeatureManager.
    2. Wybrać jednostki dla liniowych lub kątowych współrzędnych.
    3. Kliknąć obraz typu wybranego układu współrzędnych i kliknąć opcję Edytuj równanie.
    4. Wpisać równanie opisujące przestrzenną zmienność siły w wybranym układzie współrzędnych. Można użyć listy podstawowych funkcji matematycznych z rozwijanego menu. W interfejsie równania należy wpisać współrzędne wewnątrz cudzysłowów: "x", "y", "z", "r", "t" oraz "p".
      Suma składowych wartości siły działających na wybrany element jest równa całkowitej wartości siły wprowadzonej przez użytkownika.
  8. Kliknąć .

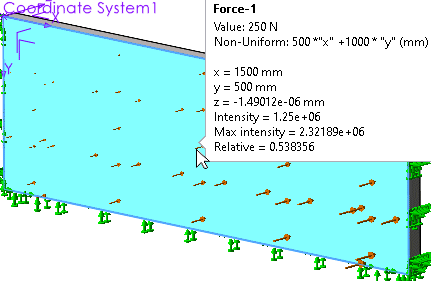

    Po zdefiniowaniu siły mającej niejednorodny rozkład można umieścić wskaźnik myszy na symbolu strzałki siły, aby wyświetlić wartość siły działającej w danym miejscu.

    Aplikacja SOLIDWORKS Simulation podaje wartości wywieranej siły tylko w miejscach, w których istnieją symbole strzałek. Oprogramowanie tworzy odpowiednią liczbę symboli strzałek w oparciu o geometrię, do której jest przykładana siła.



    Adnotacja zawiera następujące elementy:
    • Wartość. Force Value
    • Niejednorodny. Równanie opisujące niejednorodny rozkład siły, włącznie z jednostką długości.
    • x, y i z. Współrzędne X, Y i Z wybranego symbolu strzałki w odniesieniu do układu współrzędnych odniesienia.
    • Natężenie. Wartość równania definiująca niejednorodny rozkład w miejscu wybranego symbolu strzałki.
    • Maksymalne natężenie. Maksymalna wartość równania definiująca niejednorodny rozkład we wszystkich miejscach występowania symboli strzałek.
    • Względna. Natężenie / maksymalne natężenie w miejscu wybranego symbolu strzałki.

    Solver oblicza dokładną wartość siły w każdym węźle po utworzeniu siatki. Suma składowych wartości siły jest równa wartości przyłożonej siły.

Niejednorodny rozkład z siłami zmieniającymi kierunek

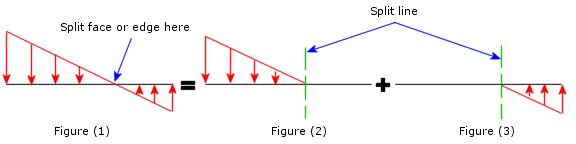

Jeżeli rozkład jest określony w taki sposób, że siły zmieniają kierunek na części krawędzi lub ściany zgodnie z ilustracją, to program ustawia sumę wartości bezwzględnych sił równą wartości określonej w menedżerze właściwości PropertyManager.

W przypadku stosowania niejednorodnej siły, która zmienia kierunek [Rysunek (1)], należy podzielić element, gdzie siła zmienia kierunek i zastosować siłę w dwóch krokach [Rysunek (2) i Rysunek (3)].
