PropertyManager wykresu diagnostyki zbieżności

Wykres diagnostyki zbieżności wykrywa obszary modelu, w których solver napotkał problemy ze zbieżnością kontaktów.

Aby uzyskać dostęp do Wykresu kontroli zbieżności, należy:

  • Kliknąć Narzędzia diagnostyczne > Wykres kontroli zbieżności (menedżer poleceń CommandManager Simulation).
  • W drzewie badania symulacji kliknąć prawym przyciskiem myszy Wyniki, a następnie kliknąć Zdefiniuj wykres kontroli zbieżności.

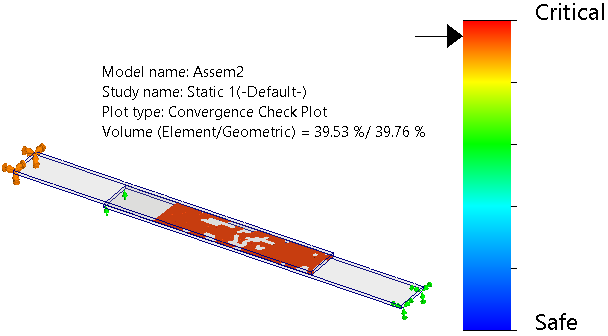

Widok Wykres przedstawia krytyczne i bezpieczne obszary modelu w odniesieniu do stanu zbieżności kontaktu i znormalizowanej korekty przemieszczenia. Przemieścić suwak w kierunku Krytyczne, aby wyświetlić obszary modelu, w których solver nie osiągnął zbieżności kontaktu i ma wysokie wartości dla normalnej korekty przemieszczenia.

Legenda wykresu wyświetla stosunek objętości elementów, dla których osiągnięto zbieżność kontaktu, w stosunku do wszystkich elementów, które uczestniczą w formułowaniu interakcji kontaktu.

Normalna korekta przemieszczenia to stosunek końcowej liczby iteracji kontaktu całkowitego przyrostowego wektora przemieszczenia węzłowego nad całkowitym wektorem przemieszczenia węzłowego.


  • Przed uruchomieniem analizy można sprawdzić obszary interakcji kontaktu zdefiniowane przez ustawienia interakcji na poziomie globalnym i lokalnym za pomocą PropertyManager przeglądarki interakcji.
  • Sprawdzić prześwit między stykającymi się częściami. Części, które mają prześwit większy niż wartość progowa (zdefiniowana w PropertyManager Interakcje lokalne) nie kwalifikują się do kontaktu na poziomie lokalnym.

Właściwość

Uwzględnij tekst tytułowy. Wprowadzić tytuł wykresu.
Skojarz wykres z orientacją widoku modelu. Wybrać uprzednio zdefiniowaną orientację widoku, która zostanie zastosowana do wykresu.
Skojarz z bieżącym widokiem. Stosuje bieżącą orientację widoku do wykresu.
