Można zmienić rozmiar pewnych operacji importowanych części przed rozpoznaniem operacji.
Obsługiwane operacje:
- Dodania i wycięcia przez obrót
- Sfazowania
- Zaokrąglenia
- Podwinięcia i odgięcia krawędzi
- Otwory
Można ustawić
Kolejność rozpoznawania w oknie dialogowym
Opcje.
Narzędzie zmiany rozmiaru nie obsługuje edycji części w kontekście złożenia.
Aby użyć narzędzia zmiany rozmiaru, należy:
- Otworzyć importowany model.
Nie kontynuować rozpoznawania operacji jeśli pojawi się monit.

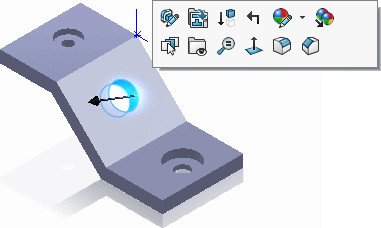

- Kliknąć prawym przyciskiem myszy operację i wybrać Edytuj operację
. Operacja zostanie dodana do drzewa operacji FeatureManager.
Jeżeli operacja zawiera wiele wystąpień, które zostały utworzone jednocześnie, modyfikowane jest tylko wystąpienie na wybranej ścianie.
- Można:
- Kliknąć wymiary, aby edytować je w obszarze graficznym
- Kliknąć prawym przyciskiem myszy operację w drzewie operacji FeatureManager i wybrać Edytuj operacje
, aby wyświetlić menedżera właściwości PropertyManager i edytować operację.
W tym przykładzie
otwór 1 o średnicy 6,0 został zmieniony na
pogłębienie pod wkręt do części metalowych nr 4.
- Po zapisaniu zmian, kliknąć Rozpoznawaj operacje
(pasek narzędzi Operacje), aby konwertować importowaną część.
