Okno dialogowe Asystent przygotowania plików

Można użyć narzędzia Asystent przygotowania pliku do oceny plików pod kątem typowych problemów przed zapisaniem plików na platformie 3DEXPERIENCE Platform.

Program SOLIDWORKS dostarcza informacji na temat typowych problemów w modelu, takich jak zduplikowane nazwy plików, brakujące odniesienia plików i brakujące odniesienia konfiguracji.

Niniejsza informacja dotyczy oprogramowania SOLIDWORKS z włączoną aplikacją Design with SOLIDWORKS.

Aby ocenić pliki SOLIDWORKS przy użyciu Asystenta przygotowania plików, należy:

  1. W SOLIDWORKS kliknąć Narzędzia > Asystent przygotowania plików.
  2. W oknie dialogowym kliknąć Dodaj folder.
  3. W oknie dialogowym Przeglądanie w poszukiwaniu folderu wybrać folder i kliknąć OK.
  4. W obszarze Kopie zapasowe i dzienniki wybrać foldery dla:
    • Wybierz folder, w którym ma zostać utworzona kopia zapasowa

      Przechowuje kopię zmodyfikowanych plików w folderze kopii zapasowej.

    • Wybierz folder, w którym mają zostać utworzone pliki dziennika

      Przechowuje pliki dziennika i plik wyników analizy HTML utworzony na podstawie oceny.

  5. W obszarze Opcje wybrać elementy do oceny:
    W miejsce spacji początkowych/końcowych w nazwach plików wstaw "__" Zastępuje spacje wiodące lub końcowe w nazwie pliku znakiem podkreślenia „_”.
    Wykryj zduplikowane pliki i pokaż monit z sugestią scalenia Wyszukuje zduplikowane pliki.

    Po znalezieniu duplikatów plików zostanie otwarte okno dialogowe Scalaj duplikaty.

    Wybrać opcję:

    • Dopasuj według nazwy pliku

      Sprawdza, czy nazwy plików są identyczne.

    • Dopasuj według nazwy pliku i nazw konfiguracji

      Sprawdza, czy nazwy plików, nazwy konfiguracji i liczby konfiguracji są identyczne.

    • Dopasuj według nazwy i czasu utworzenia pliku

      Sprawdza, czy nazwy plików i znaczniki czasu tworzenia plików są identyczne.
    Wydłużone nazwy plików muszą zawierać co najmniej trzy znaki Dodaje znak podkreślenia „_” do nazwy pliku, gdy nazwa pliku zawiera tylko jeden lub dwa znaki.

    Opcja 3DSearch wymaga co najmniej trzech znaków w nazwie pliku do indeksowania pliku.
    Wykryj odniesienia 3DInterconnect Identyfikuje pliki, które mają odniesienia 3DInterconnect i wyszczególnia pliki w pliku dziennika.

    Nie wprowadza żadnych zmian w plikach SOLIDWORKS.
    Wykryj brakujące odniesienia pliku Identyfikuje brakujące odniesienia plików i podaje szczegóły w pliku dziennika.

    Nie wprowadza żadnych zmian w plikach SOLIDWORKS.

    Jeśli pliki zostały przeniesione po ostatnim zapisaniu modelu, dla przeniesionych plików generowane są ostrzeżenia o brakujących plikach.
    Wykryj brakujące odniesienia konfiguracji Identyfikuje brakujące odniesienia konfiguracji i dostarcza szczegółowe informacje w pliku dziennika.

    Nie wprowadza żadnych zmian w plikach SOLIDWORKS.
    Wykryj nieaktualne dane konfiguracyjne Wyświetla informacje na temat nieaktualnych konfiguracji. Mogą one wystąpić po usunięciu konfiguracji bez przebudowania modelu. Należy przebudować dokumenty przed zapisaniem ich na 3DEXPERIENCE Platform.
    Wykrywaj pliki, które nie zostały zaktualizowane pod kątem zgodności z 3DEXPERIENCE Uruchamia sprawdzanie zgodności wybranych plików w celu weryfikacji, czy pliki zostały zaktualizowane do nowego menedżera konfiguracji 3DEXPERIENCE Configuration Manager.

    Aby automatycznie aktualizować pliki pod kątem zgodności z 3DEXPERIENCE, należy kliknąć Narzędzia > Opcje > Opcje systemu > Integracja 3DEXPERIENCE i wybrać Aktualizuj pliki SOLIDWORKS pod kątem zgodności z 3DEXPERIENCE Platform. Więcej informacji zawiera temat Opcje integracji 3DEXPERIENCE.

    Aby ręcznie zaktualizować pliki pod kątem zgodności z 3DEXPERIENCE, przy modelu otwartym w drzewie projektu FeatureManager kliknąć prawym przyciskiem myszy najwyższy element i wybrać Aktualizuj pod kątem zgodności z 3DEXPERIENCE. Więcej informacji zawiera temat Aktualizowanie modeli pod kątem zgodności z 3DEXPERIENCE.
    Sprawdź wartości dostosowanych właściwości Identyfikuje pliki, w których mapowanie atrybutów nie powiedzie się z powodu niezgodnych typów danych.

    Aby dodać kontrolę dostosowanej właściwości, należy:

    1. Wybrać Sprawdź wartości dostosowanych właściwości.
    2. Kliknąć Sprawdzanie dostosowanych właściwości.
    3. W oknie dialogowym dodać nazwę dostosowanej właściwości SOLIDWORKS dla Dostosowanej właściwości dokumentu SOLIDWORKS .
    4. Wybrać opcję Typ danych mapowanego atrybutu.
    5. Kliknąć OK.
  6. Kliknąć Start.
    Asystent przygotowania pliku automatycznie przeprowadza dodatkowe sprawdzenia.
    Dodatkowa kontrola Opis
    Aktualizuje rozszerzenie pliku Aktualizuje pliki ze starymi rozszerzeniami formatu (.prt, .asm, .drw) do bieżących rozszerzeń (.SLDPRT, .SLDASM, .SLDDRW).
    Liczba konfiguracji Zlicza konfiguracje i wyświetla tę informację w pliku dziennika.
    Wersja pliku Sprawdzanie obecności plików starszych niż SOLIDWORKS 2021.
    Oprogramowanie tworzy plik wyników HTML w folderze plików dziennika.

  7. Przed zapisaniem modelu na 3DEXPERIENCE Platform należy przejrzeć wyniki analizy pod kątem potencjalnych problemów.

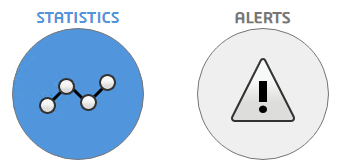

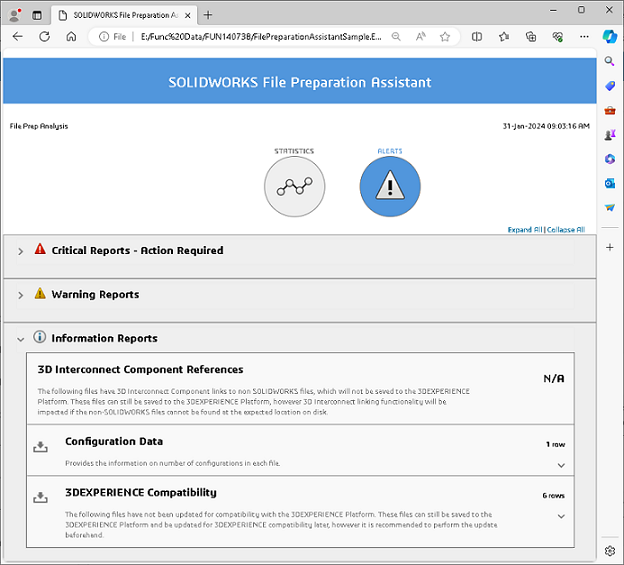

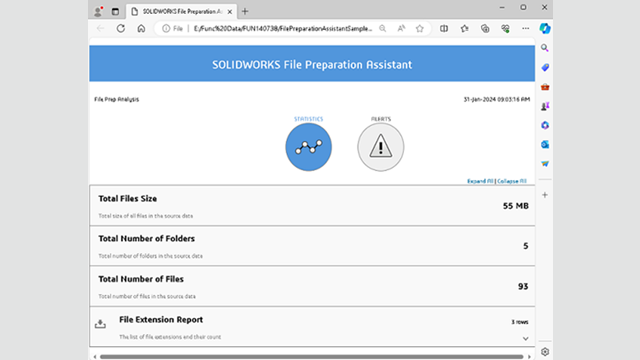

    Aby wyświetlić wymagane dane, należy kliknąć Statystyka, jak pokazano powyżej, lub Alarmy, jak pokazano poniżej.

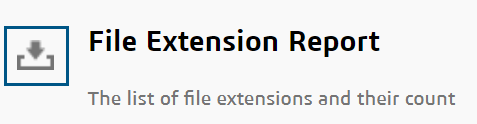

    Aby pobrać poszczególne raporty jako pliki CSV z analizy HTML, należy kliknąć obok raportu.
