Analiza podcięcia i menedżer właściwości PropertyManager Analiza podcięcia (funkcje oparte na procesorze (CPU))

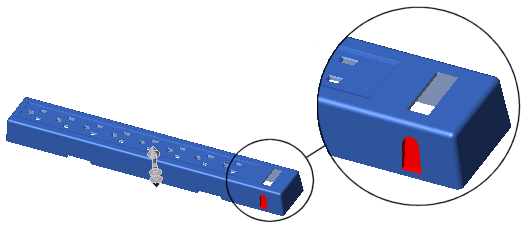

Narzędzie Analiza podcięcia pozwala znaleźć uwięzione obszary w modelu, które nie mogą zostać wyrzucone z formy.

Obszar ten wymaga utworzenia rdzenia bocznego. Kiedy główny rdzeń i gniazdo są rozdzielone, boczny rdzeń jest wysuwany w kierunku prostopadłym do kierunku ruchu głównego rdzenia i gniazda. Umożliwia to wyrzucenie części.

Temat ten ma zastosowanie jedynie dla analizy podcięcia opartej na procesorze centralnym (CPU). Oprogramowanie używa przetwarzania opartego na procesorze (CPU) tylko jeżeli karta graficzna nie może wykonać przetwarzania opartego na procesorze graficznym (GPU), wymaganego w przypadku nowszej analizy podcięcia opartej na procesorze graficznym (GPU). Patrz Uwagi dotyczące karty graficznej (Narzędzia analizy form).
Analiza podcięcia działa tylko w odniesieniu do obiektów bryłowych. Nie działa ono na obiektach powierzchniowych.

Menedżer właściwości PropertyManager Analiza pochylenia (oparta na procesorze centralnym (CPU))

Aby uruchomić analizę wykrywania podcięcia, należy:

  1. Kliknąć Analiza podcięcia (pasek narzędzi Narzędzia do form) lub kliknąć Widok > Wyświetlanie > Analiza podcięcia.
  2. W menedżerze właściwości PropertyManager ustawić następujące opcje:
    • Parametry analizy

      Kierunek otwierania

      Oszacowywane są wszystkie ściany, aby określić czy są one widoczne sponad i spod części. Aby określić kierunek otwierania, należy wybrać:

      • Płaszczyznę, ścianę lub krawędź.
      • Układ współrzędnych i ustawić współrzędne wzdłuż osi X, Y oraz Z.
      Aby odwrócić ściany zgłoszone jako Podcięcie Kierunek 1 i Podcięcie Kierunek 2 w wynikach, kliknąć Odwróć kierunek .

      Linia neutralna

      Należy wybrać linie neutralną dla analizy. Oszacowywane są wszystkie ściany ponad linią neutralną, aby określić czy są one widoczne sponad linii neutralnej. Oszacowywane są wszystkie ściany poniżej linii neutralnej, aby określić czy są one widoczne spod linii neutralnej. Jeżeli wybierzemy linię neutralną, nie musimy określać Kierunku otwierania.

      Wybór obiektu

      Jeżeli model ma więcej niż jeden obiekt, należy kliknąć w Obiekt bryłowy lub powierzchniowy i wybrać obiekt do analizy.
      Kierunek otwierania i Linia neutralna identyfikują depresje w ścianie części, które wymagają bocznego rdzenia. Linia neutralna pomaga również w zidentyfikowaniu sekcji linii neutralnej, które wymagają modyfikowania celem uniknięcia potrzeby tworzenia rdzeni bocznych.
  3. W części Parametry analizy kliknąć Obliczaj.
    Wyniki pojawią się w części Podcięte ściany. Ściany o różnych klasyfikacjach są wyświetlane w obszarze graficznym w różnych kolorach. Ściany są klasyfikowane następująco:
    Podcięcie Kierunek 1 Ściany nie są widoczne znad części lub linii neutralnej.
    Podcięcie Kierunek 2 Ściany nie są widoczne spod części lub linii neutralnej.
    Okludowane podcięcie Ściany nie są widoczne sponad ani spod części.
    Podcięcie zakładkowe Ściany są pochylone w obydwu kierunkach.
    Bez podcięcia
  4. W części Podcięte ściany, dla każdej klasyfikacji ściany, możemy:
    • Kliknąć Pokaż/ukryj , aby pokazać lub ukryć ściany w obszarze graficznym.
    • Kliknąć Edytuj kolor, aby wyświetlić paletę Kolorów i zmienić kolor.
  5. Kliknąć .
