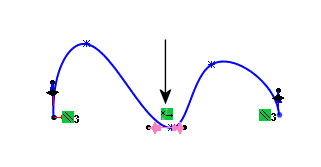

Relacje szkicu w szkicach trójwymiarowych (3D) Wiele relacji dostępnych w szkicach dwuwymiarowych (2D) jest dostępnych w szkicach trójwymiarowych (3D). Dodatkowe relacje szkicu obsługiwane w szkicowaniu trójwymiarowym to m.in.:Relacje prostopadłe pomiędzy linią przechodzącą przez punkt na powierzchni. Relacje pomiędzy elementami szkiców trójwymiarowych utworzonymi na jednej płaszczyźnie szkicu a elementami trójwymiarowymi utworzonymi na innych płaszczyznach szkicu. Relacje symetryczne względem linii pomiędzy szkicami 3D utworzonymi na tej samej płaszczyźnie. Nie zastosowano relacji Zastosowano relacje symetrii Relacje z uchwytami splajnu takie jak wzdłuż osi lub pomiędzy uchwytami. Relacja wzdłuż osi X jest podświetlona Relacje punktu środka. Relacje równości. Relacje styczne lub równości pomiędzy ścianami i splajnami. Relacje pomiędzy łukami i innymi elementami szkicu. Relacje pomiędzy łukami, takie jak koncentryczna, styczna lub równości. Normalne zastosowane pomiędzy linią a płaszczyzną lub pomiędzy dwoma punktami a płaszczyzną. W szkicu 3D, można naszkicować elementy wzdłuż globalnej osi X, Y lub Z. Łuk i prostopadła linia utworzone na prostopadłych płaszczyznach. Łuk ze styczną linią oraz linia prostopadła do punktu środka pomiędzy elementami Równe łuki utworzone na prostopadłych płaszczyznach. Relacje koncentryczne i prostopadłe pomiędzy stożkiem a linią szkicu trójwymiarowego. Element stożkowy oraz trójwymiarowy szkic linii. Relacja koncentryczna pomiędzy elementami. Relacja prostopadła pomiędzy elementami. Temat nadrzędnySzkicowanie trójwymiarowe (3D) Relacje styczności do ściany wraz ze splajnami Narzędzia szkicu 3D
