Stosowanie wykończenia narożnika z menedżera właściwości PropertyManager Zarządzanie narożnikiem

Narożniki można wykańczać ręcznie lub automatycznie.

Aby zastosować wykończenie narożnika:

  1. Otworzyć część i kliknąć kolejno System struktur > Człon pierwszorzędny.
  2. Utworzyć człony pierwszorzędne i wyjść z trybu systemu struktury.

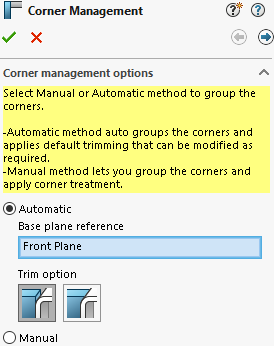

  3. Określić opcję w menedżerze właściwości PropertyManager:
    • Automatyczny. Grupuje podobne narożniki i stosuje wykończenie narożnika.
    • Ręczne. Pozwala grupować podobne narożniki i zastosować wykończenie narożnika.
  4. Wybrać opcję Automatycznie.
    SOLIDWORKS wybiera płaszczyznę, która określa kolejność przycinania członów. W razie potrzeby można modyfikować odniesienie płaszczyzny bazowej, grupy i wykończenie narożników.
  5. Określić Opcję przycięcia.
  6. Kliknąć Dalej , aby kontynuować wykańczanie narożnika.
  7. Opcjonalne: Wybrać Ręcznie i kliknąć , aby zastosować wykończenie narożnika.
