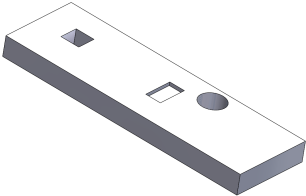

Przykład: Uruchamianie porównania geometrii Aby porównać geometrię pomiędzy dwiema wersjami tego samego modelu: Otworzyć dwa pliki części, np. apple.sldprt i peach.sldprt. apple.sldprt peach.sldprt Kliknąć Narzędzia > Porównaj > Geometria . W okienku zadań wybrać Porównaj: Jako dokument odniesienia wybrać apple.sldprt. Jako zmodyfikowany dokument wybrać peach.sldprt. W obszarze Elementy do porównania wybrać Geometria i kliknąć Uruchom porównanie.Ustawić sąsiadująco dwa pliki części w obszarze graficznym. W obszarze Porównanie objętości kliknąć opcję Ukryj/Pokaż obok opcji Wspólna objętość, Usunięty materiał i Dodany materiał. Różne kolory podświetlenia oznaczają dodane lub usunięte materiały. apple.sldprt peach.sldprt Wybrać Zachowaj obiekty przy zamknięciu i kliknąć Dodaj do apple.sldprt, aby zachować różnice w dokumencie odniesienia. Kliknąć Zamknij, aby wyjść z okienka zadań.Porównanie danych zostanie zapisane w pliku apple.sldprt. W obszarze graficznym rozwinąć okno apple.sldprt. Następnie w drzewie operacji FeatureManager rozwinąć folder Porównaj objętość i każdy z jego podfolderów.Można kliknąć każdy element materiału, aby podświetlić obiekty dodane do części lub z niej usunięte. Temat nadrzędnyNarzędzie porównywania Uruchamianie narzędzia porównywania Ustawianie opcji porównywania Przeglądanie wyników porównywania Znane ograniczenia porównywania Wyrównywanie układów współrzędnych Scalanie objętości za pomocą narzędzia Przecięcie Aby scalić materiały z folderu Porównaj objętość z plikiem apple.sldprt: Z drzewa operacji FeatureManager wybrać: Cut-Extrude3 Material Added1 Material Added2 Material Removed1 Kliknąć Wstaw > Operacje > Przecięcie . Kliknąć Utwórz oba i Przecięcie. W obszarze Regiony do wykluczenia kliknąć Region 3. Następnie kliknąć Scalaj wyniki i .
Przykład: Uruchamianie porównania geometrii Aby porównać geometrię pomiędzy dwiema wersjami tego samego modelu: Otworzyć dwa pliki części, np. apple.sldprt i peach.sldprt. apple.sldprt peach.sldprt Kliknąć Narzędzia > Porównaj > Geometria . W okienku zadań wybrać Porównaj: Jako dokument odniesienia wybrać apple.sldprt. Jako zmodyfikowany dokument wybrać peach.sldprt. W obszarze Elementy do porównania wybrać Geometria i kliknąć Uruchom porównanie.Ustawić sąsiadująco dwa pliki części w obszarze graficznym. W obszarze Porównanie objętości kliknąć opcję Ukryj/Pokaż obok opcji Wspólna objętość, Usunięty materiał i Dodany materiał. Różne kolory podświetlenia oznaczają dodane lub usunięte materiały. apple.sldprt peach.sldprt Wybrać Zachowaj obiekty przy zamknięciu i kliknąć Dodaj do apple.sldprt, aby zachować różnice w dokumencie odniesienia. Kliknąć Zamknij, aby wyjść z okienka zadań.Porównanie danych zostanie zapisane w pliku apple.sldprt. W obszarze graficznym rozwinąć okno apple.sldprt. Następnie w drzewie operacji FeatureManager rozwinąć folder Porównaj objętość i każdy z jego podfolderów.Można kliknąć każdy element materiału, aby podświetlić obiekty dodane do części lub z niej usunięte. Temat nadrzędnyNarzędzie porównywania Uruchamianie narzędzia porównywania Ustawianie opcji porównywania Przeglądanie wyników porównywania Znane ograniczenia porównywania Wyrównywanie układów współrzędnych Scalanie objętości za pomocą narzędzia Przecięcie Aby scalić materiały z folderu Porównaj objętość z plikiem apple.sldprt: Z drzewa operacji FeatureManager wybrać: Cut-Extrude3 Material Added1 Material Added2 Material Removed1 Kliknąć Wstaw > Operacje > Przecięcie . Kliknąć Utwórz oba i Przecięcie. W obszarze Regiony do wykluczenia kliknąć Region 3. Następnie kliknąć Scalaj wyniki i .
Scalanie objętości za pomocą narzędzia Przecięcie Aby scalić materiały z folderu Porównaj objętość z plikiem apple.sldprt: Z drzewa operacji FeatureManager wybrać: Cut-Extrude3 Material Added1 Material Added2 Material Removed1 Kliknąć Wstaw > Operacje > Przecięcie . Kliknąć Utwórz oba i Przecięcie. W obszarze Regiony do wykluczenia kliknąć Region 3. Następnie kliknąć Scalaj wyniki i .
