Przykład porównania opcji orientacji komponentu

W tym przykładzie porównano opcje orientacji komponentu w sytuacji, gdy jest tworzone odbicie lustrzane podzespołu zaworu na drugiej rurze.

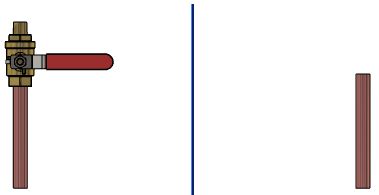

1. Otworzyć model podczas tworzenia odbicia lustrzanego podzespołu zaworu na drugiej rurze.

2. Kliknąć Liniowy szyk komponentów > Lustro komponentów (pasek narzędzi Złożenie).
3. W menedżerze właściwości PropertyManager wybrać następujące ustawienia:
   1. W pozycji Płaszczyzna lustra wybrać płaszczyznę.
   2. W pozycji Komponenty do odbicia lustrzanego wybrać podzespół zaworu.
4. Kliknąć Dalej , aby przejść do etapu Krok 2: Ustaw orientację.
5. W obszarze Typ lustra wybrać Początek układu współrzędnych komponentu.
6. W obszarze Orientacja komponentów wybrać opcję orientacji komponentów.

   Opcja Orientacja komponentów	Obraz komponentu lustrzanego

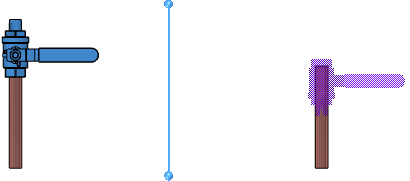

   Odbicie lustrzane w osi X, odbicie lustrzane w osi Y Odbicie lustrzane w osiach X i Y względem płaszczyzny.

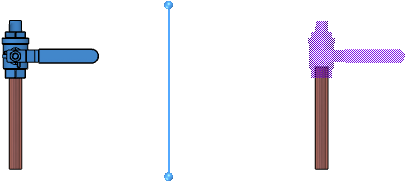

   Odbicie lustrzane i odwrócenie w osi X, odbicie lustrzane w osi Y Odbicie lustrzane w osiach X i Y względem płaszczyzny z odwróconym kierunkiem osi X.

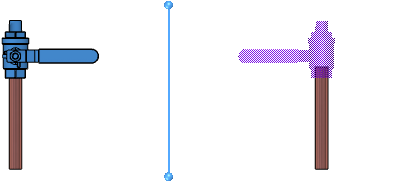

   Odbicie lustrzane w osi X, odbicie lustrzane i odwrócenie w osi Y Odbicie lustrzane w osiach X i Y względem płaszczyzny z odwróconym kierunkiem osi Y.

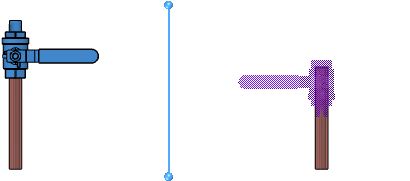

   Odbicie lustrzane i odwrócenie w osi X, odbicie lustrzane i odwrócenie w osi Y Odbicie lustrzane w osiach X i Y względem płaszczyzny z odwróconym kierunkiem osi X i Y.
