Korzystanie z 3DEXPERIENCE Exchange

Dodatek 3DEXPERIENCE Exchange umożliwia użytkownikom SOLIDWORKS bezpieczną pracę z pakietami zawartości ze źródła 3DEXPERIENCE, takiego jak aplikacja Design with SOLIDWORKS.

Najpierw należy otrzymać pakiet zawartości .SLDPKG ze źródła 3DEXPERIENCE. Nadawca powiadamia użytkownika i wysyła pakiet zapisywany przez użytkownika lokalnie w lokalizacji zdefiniowanej jako jego przestrzeń robocza. W celu uzyskania dodatkowych informacji na temat tworzenia pakietu patrz Eksportowanie danych SOLIDWORKS z 3DEXPERIENCE Platform. Pakiety mogą zawierać wyłącznie pliki SOLIDWORKS.

W celu użycia 3DEXPERIENCE Exchange:

  1. W celu włączenia dodatku należy kliknąć Narzędzia > Dodatki, a następnie w Inne dodatki, należy wybrać 3DEXPERIENCE Exchange i kliknąć OK.
    Jeśli dodatek nie jest widoczny, należy go zainstalować. Pobrać pliki instalacyjne ze witryny SOLIDWORKS.
  2. W okienku zadań należy otworzyć zakładkę 3DEXPERIENCE Exchange i kliknąć Importuj pakiet.
  3. W oknie dialogowym należy określić Folder przestrzeni roboczej gdzie będzie zapisywany pakiet, Plik pakietu i Nazwę pakietu, a następnie kliknąć Importuj.

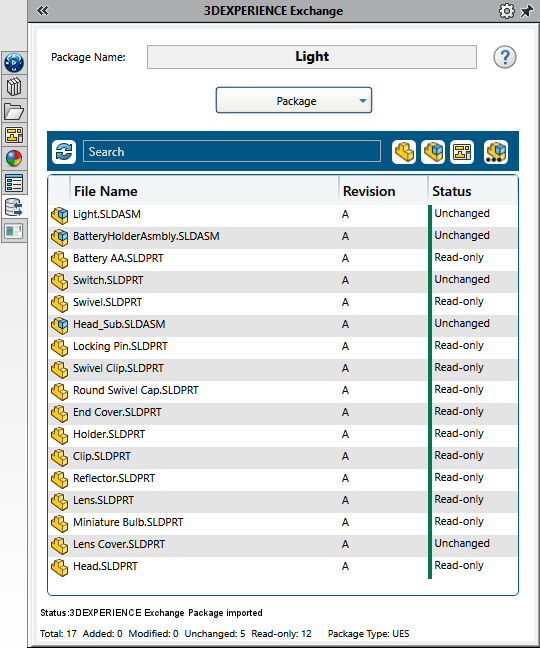

    Oprogramowanie wyodrębni zawartość pakietu do przestrzeni roboczej i pakiet stanie się aktywny. Lista plików w pakiecie pojawi się w 3DEXPERIENCE Exchange. Kolumna Status wskazuje pliki, które można modyfikować (Bez zmian), jak również te, które można tylko przeglądać (Tylko do odczytu). Różne statusy oznaczone są poszczególnymi kolorami (zielony=Bez zmian, pomarańczowy=Zmodyfikowany, niebieski=Dodane odniesienie).

  4. W celu edycji plików pakietu należy kliknąć plik prawym przyciskiem myszy i wybrać opcję z listy.
    Opcja Opis
    Otwórz Otwiera plik w SOLIDWORK, aby można go było edytować.
    Otwórz folder zawierający Otwiera folder Eksploratora plików, w którym znajduje się plik.
    Sprawdź odniesienia Otwiera okno dialogowe Sprawdź odniesienia, w którym można znaleźć odniesienia do pliku i wskazać ścieżkę. Dzięki temu można się upewnić, że wszystkie pliki odniesienia znajdują się w pakiecie.
    Usuń Usuwa pliki dodane do pakietu przez użytkownika i usuwa je z obszaru roboczego. Można użyć Shift +, aby zaznaczyć wiele plików do usunięcia. Nie można usunąć plików, które pochodzą ze źródła 3DEXPERIENCE ani plików dodanych, jeśli są one powiązane z plikami źródłowymi 3DEXPERIENCE.
    Można filtrować według części, zwykłych złożeń i złożeń najwyższego poziomu.
  5. W celu obsługi aktywnego pakietu należy kliknąć polecenia Pakietu i wybrać opcję z listy.

    Opcja Opis
    Zamknij Zamyka aktywny pakiet. W celu edytowania innego pakietu w przestrzeni roboczej należy kliknąć Edytuj pakiet i wybrać pakiet z listy.
    Zmień nazwę Podświetla pole Nazwa pakietu, dzięki czemu można zmienić nazwę pakietu. Kliknąć Zmień nazwę , aby zapisać zmiany.
    Eksportuj Otwiera okno dialogowe Eksportuj pakiet używane do pakowania plików jako plik .SLDPKG w celu odesłania ich do właściciela źródła 3DEXPERIENCE.
    Usuń Usuwa cały pakiet z Folderu przestrzeni roboczej użytkownika.
