Stosowanie powiązań złożenia

Trzecim krokiem w tworzeniu badania TolAnalyst jest zdefiniowanie tego jak każda część jest powiązana w uproszczonym złożeniu.

Powiązania złożenia są analogiczne do wiązań. Powiązania są wyprowadzone przez relacje pomiędzy operacjami DimXpert Wymiarów, a wiązania są wyprowadzone przez relacje pomiędzy elementami geometrycznymi. Ponadto powiązania są zastosowywane po kolei co może odgrywać ważną role i mieć znaczny w pływ na wyniki. Przykłady: Kolejność powiązań w złożeniu

Objaśnienia powiązań

Aby ustawić powiązania, należy użyć objaśnień powiązań. Objaśnienie powiązania pokazuje typ powiązania oraz operację do powiązania. Dostępne są tylko właściwe typy powiązań.

Na przykład powiązanie wspólne zastosowane do Płaszczyzny1 pojawia się jako Płaszczyzna1 . Kliknąć 1, 2 lub 3, aby zastosować powiązania w kolejności jako pierwszorzędne (1), drugorzędne (2) i trzeciorzędne (3), podobnie jak przy określaniu baz pomiarowych w ramce regulacji operacji. Przykłady: Stosowanie wielu powiązań do operacji

Typy powiązań obejmują:
  • Wspólne
  • Koncentryczne
  • Odległość
  • Styczne
  • Szyk

Aby zdefiniować powiązania złożenia, należy:

  1. W części Tolerancja złożenia wybrać część do powiązania w uproszczonym złożeniu. Na przykład w poniższym złożeniu dwóch części wybrano część z dodaniem jako Część bazową w Sekwencji złożenia. Wybierzmy część płytki z otworem, aby dokonać jej powiązania.
    Część bazowa jest ukazana jako powiązana PM_Constrained.gif, ponieważ jest nieruchoma jako część początkowa.
    Opcje powiązania pojawią z włączonymi powiązaniami pierwszorzędnymi (1). Etykietą dla każdego powiązania jest nazwa operacji w wybranej części.

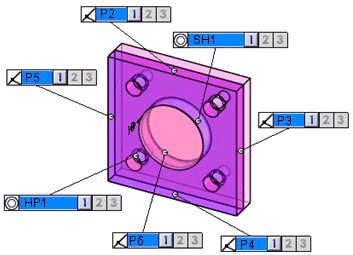

    Nowe opcje powiązania dla płytki z otworem:
    • Płaszczyzna, która jest wspólna z bazą dodania (płaszczyzna P6)
    • Cztery zewnętrzne płaszczyzny (P2, P3, P4 i P5)
    • Otwór środkowy (Otwór prosty OP1)
    • Szyk czterech otworów (Szyk otworów SO1)
    W tym temacie nazwy powiązanych operacji w objaśnieniach powiązań są skrócone. W rzeczywistym interfejsie użytkownika w objaśnieniach pojawiają się pełne nazwy operacji. Na przykład: P2 i SO1 pojawiają się w interfejsie użytkownika jako Płaszczyzna2 i Szyk otworów1.
  2. Ustawić pierwszorzędne powiązanie klikając 1 w objaśnieniu powiązania płaszczyzny P6.
    Powiązanie zostanie dodane do listy Powiązania. Objaśnienia powiązań w obszarze graficznym wyświetlą odpowiednio zaktualizowane pierwszorzędne i możliwe drugorzędne powiązania.

    Gdy co najmniej jedno powiązanie zostanie zastosowane do każdej części w uproszczonym złożeniu, kolor okna komunikatu zmieni się z żółtego na zielony i dostępny będzie przycisk .
  3. Ustawić kolejne powiązanie. Na przykład: kliknąć 2 w objaśnieniu powiązania otworu środkowego (Otwór prosty OP1), aby ustawić je jako powiązanie drugorzędne.
    Powiązanie zostanie dodane do listy Powiązania. Objaśnienia powiązań w obszarze graficznym wyświetlą odpowiednio zaktualizowane drugorzędne i możliwe trzeciorzędne powiązania.

  4. Ustawić powiązanie trzeciorzędne. Na przykład: kliknąć 3 w objaśnieniu powiązania płaszczyzny P3.
    Powiązanie zostanie dodane do listy Powiązania. Objaśnienia powiązań w obszarze graficznym wyświetlą odpowiednio zaktualizowane powiązania trzeciorzędne.

  5. Kliknąć .
