Pomiar kąta (oś X/Y)

Cykle sondowania Pomiar kąta (oś X) i Pomiar kąta (oś Y) sondują dwa punkty na wybranej powierzchni i obliczają kąt ściany odpowiednio względem osi X lub Y.

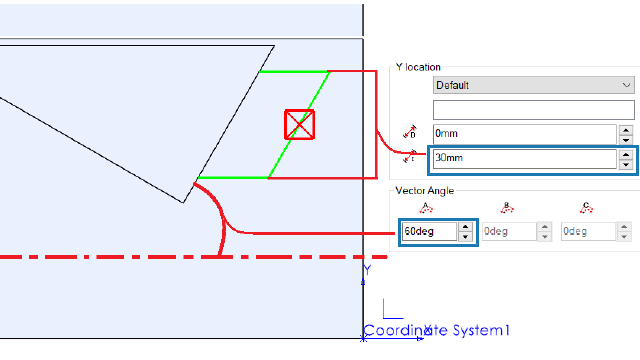

SOLIDWORKS CAM umieszcza dwa punkty symetrycznie wokół środka ciężkości wybranej ściany. W oknie dialogowym Parametry pracy, na karcie Sonda, w obszarze Cykl sondowania, można określić odległość między punktami w polu Odległość przyrostowa dla Lokalizacji X i Lokalizacji Y.

Kierunek normalny dla wybranej ściany planarnej musi być prostopadły do osi Z konfiguracji, w której wstawiono sondę.
