Wybór narzędzia — Długość ostrza

Kiedy określone zostaną kryteria wyboru narzędzia na podstawie opcji Użyj wyrażenia, a nie określonego narzędzia, SOLIDWORKS CAM uwzględni długość ostrza narzędzia.

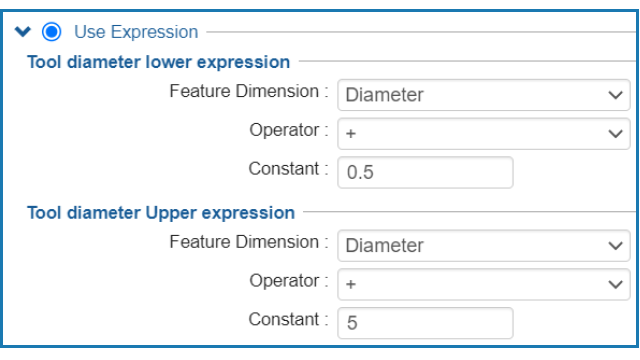

W przypadku uruchomienia polecenia Generuj plan operacji, dla każdej operacji ze zdefiniowanymi kryteriami wyboru narzędzia z dolnym/górnym wyrażeniem średnicy narzędzia stosuje się następujące reguły:
  • Jeśli magazyn narzędziowy ma co najmniej dwa narzędzia o identycznych wartościach średnicy odpowiadających kryteriom wyrażenia, SOLIDWORKS CAM uwzględnia długość ostrza, aby przypisać narzędzie. Wybiera narzędzie z długością ostrza większą niż głębokość własności. Jeśli wszystkie narzędzia mają długość ostrza większą niż głębokość własności, SOLIDWORKS CAM wybierze narzędzie o długości ostrza najbliżej głębokości operacji.
  • Jeśli SOLIDWORKS CAM nadal znajdzie co najmniej dwa takie narzędzia, użyje zasad mapowania materiałów magazynowych/narzędziowych w celu wybrania narzędzia.

Weźmy na przykład prostokątną kieszeń z głębokością własności wynoszącą 75 mm. Na podstawie strategii dotyczącej własności przypisanej do tej własności kryteria wyboru narzędzia wybierają frez płaski 25 mm. W magazynie narzędziowym znajdują się dwa frezy płaskie o identycznych średnicach 25 mm. Jednak jedno narzędzie ma ostrze o długości 50 mm, a drugie 80 mm. SOLIDWORKS CAM wybiera narzędzie z ostrzem o długości 80 mm, ponieważ jest bliższe wartości głębokości własności.
