CircuitWorks przypisuje tymczasowy desygnator odniesienia (Des. Odn.) do każdego wystąpienia komponentu mechanicznego, jeśli komponent nie ma już powiązanego Des. Odn.

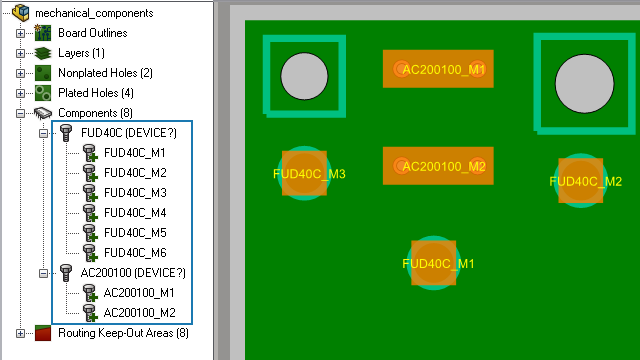

Po otwarciu pliku IDX 3 w aplikacji CircuitWorks oprogramowanie przypisuje Des. Odn. dostępny również w SOLIDWORKS podczas budowania modelu. Oznaczenie Des. Odn. pojawia się w drzewie CircuitWorks z nazwą wystąpienia. Ten sam Des. Odn. pojawia się w drzewie operacji FeatureManager SOLIDWORKS po wykonaniu modelowania komponentów mechanicznych w SOLIDWORKS.
Wskazania Des. Odn. na każdym komponencie zapewniają:
- Większa dokładność podczas przeglądania wyników modyfikacji przy eksporcie złożenia płytki z SOLIDWORKS do CircuitWorks za pomocą narzędzia Eksportuj do CircuitWorks. Wszelkie modyfikacje komponentów mechanicznych w SOLIDWORKS pojawią się w oknie dialogowym Synchronizuj z ECAD oraz w drzewie zmian w oknie CircuitWorks.
- Dokładniejsze wyniki podczas przeglądania wyników modyfikacji przy imporcie lub eksporcie złożenia płytki z CircuitWorks do projektanta ECAD za pomocą narzędzia Synchronizuj z ECAD. Wszelkie modyfikacje elementów mechanicznych pojawiają się w oknie dialogowym Synchronizuj z ECAD.
