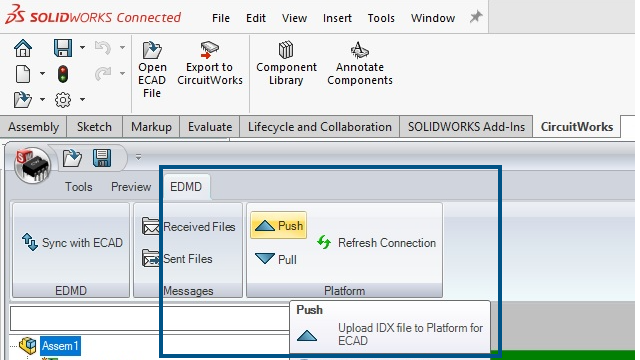

Obsługa SOLIDWORKS Connected w CircuitWorks (2024 FD01) SOLIDWORKS Connected obsługuje dodatkowe funkcje CircuitWorks. Narzędzia Push i Pull (pasek narzędzi EDMD) umożliwiają wysyłanie i odbieranie plików IDX 3 z ECAD. Narzędzie Skojarz model wyświetla listę modeli danych komponentów elektronicznych z 3DEXPERIENCE Platform. Istnieje możliwość skojarzenia komponentów drzewa CircuitWorks z plikami części lub złożeń SOLIDWORKS. Po skojarzeniu modelu z 3DEXPERIENCE Platform gwiazdka w drzewie CircuitWorks znika. W panelu Właściwości komponentu oraz w bibliotece komponentów CircuitWorks, dla komponentu SOLIDWORKS kliknąć Przeglądaj w poszukiwaniu komponentu w celu wyświetlenia modeli danych komponentów elektronicznych z 3DEXPERIENCE Platform. Podczas tworzenia złożenia w SOLIDWORKS Connected okno dialogowe Otwórz wyszczególnia modele danych komponentów elektronicznych z 3DEXPERIENCE Platform, które można wykorzystać w złożeniu. Spis treści Desygnatory odniesienia do porównywania modyfikacji komponentów mechanicznych (2024 SP3) CircuitWorks przypisuje tymczasowy desygnator odniesienia (Des. Odn.) do każdego wystąpienia komponentu mechanicznego, jeśli komponent nie ma już powiązanego Des. Odn. Przesyłanie zadań do 3DEXPERIENCE Platform Budowanie modeli (2024 FD01) W aplikacji CircuitWorks Connected można użyć narzędzia Buduj model, aby zbudować i zapisać modele i komponenty płytki na 3DEXPERIENCE Platform. We wcześniejszych wersjach konieczne było oddzielne zapisanie modelu płytki i każdego komponentu. Zmiany zarysu i wycięć płytki z CircuitWorks (2024 SP2) Aplikacja CircuitWorks może generować pliki zmian MCAD w oparciu o zmiany zarysu i wycięć płytki. Zmiany te można następnie wysłać jako pliki IDX 3 do Cadence®Allegro®. Zmiany zarysu i wycięć płytki z ECAD (2024 SP3) Projektanci pracujący z ECAD mogą generować pliki zmian IDX 3 na podstawie zmian zarysu i wycięć płytki. Zmiany te można następnie otworzyć w CircuitWorks. Temat nadrzędnyCircuitWorks
