Cykle sondowania w trybie Złożenie

Dla każdej operacji sondowania generowanej w trybie Złożenie można przypisać odpowiednie ustawienia wystąpień części oraz frezowania części. Zapewnia to dokładny punkt początkowy dla kolejnych części podczas publikowania ścieżki narzędzia operacji sondowania.

W poprzednich wersjach, jeśli w ramach konfiguracji operacji złożenia istniały tylko operacje sond, narzędzie SOLIDWORKS CAM zmierzyło ich współrzędne z układu współrzędnych zamocowania (FCS). Narzędzie SOLIDWORKS CAM nie wyszczególniło instancji wystąpień ani odpowiedniej konfiguracji operacji na karcie Odsunięcie w oknie dialogowym Parametry ustawień. Nawet jeśli jako punkt początkowy dla kolejnych części określono wyjściowy początek układu współrzędnych, współrzędne ścieżki narzędzia odnoszą się do FCS, co prowadzi do niedokładnego opublikowanego kodu.

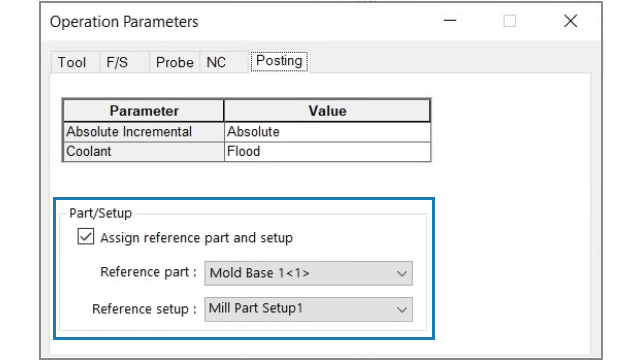

W oknie dialogowym Parametry operacji na karcie Przetwarzanie w obszarze Pozycja/Ustawienia można określić parametry w trybie Złożenie.
Parametr Opis
Przypisz część odniesienia i ustawienia Włącza parametry Część odniesienia i Konfiguracja odniesienia.
Część odniesienia Wyszczególnia wszystkie części w Menedżerze części.

Domyślnym wyborem jest część (z wystąpieniem części jako przyrostkiem, jeśli istnieje wiele wystąpień części), której ścianę wybrano na karcie Sonda dla operacji Sonda. Jeżeli nie wybrano ściany, narzędzie SOLIDWORKS CAM używa pierwszej części wyszczególnionej w Menedżerze części.

Jeżeli przetwarzanie końcowe wymaga określenia punktu początkowego dla kolejnych części, narzędzie SOLIDWORKS CAM używa jako odniesienia wartości początku układu współrzędnych wybranej części. Narzędzie SOLIDWORKS CAM używa również punktu początkowego dla kolejnych części do obliczania współrzędnych podczas wykonywania polecenia Krokowo przez ścieżkę oraz poleceń symulacji.
Ustawienia odniesienia Wyszczególnia wszystkie ustawienia części skojarzone z wybraną częścią lub z wystąpieniem części w pozycji Część odniesienia.

Domyślnym wyborem jest prawidłowe ustawienie części lub wystąpienia części dla Części odniesienia, której własności mogą być obrabiane z wybranego ustawienia operacji.

Narzędzie SOLIDWORKS CAM używa początku układu współrzędnych ustawienia części, którą wybrano, aby obliczyć współrzędne ścieżki narzędzia podczas przetwarzania.

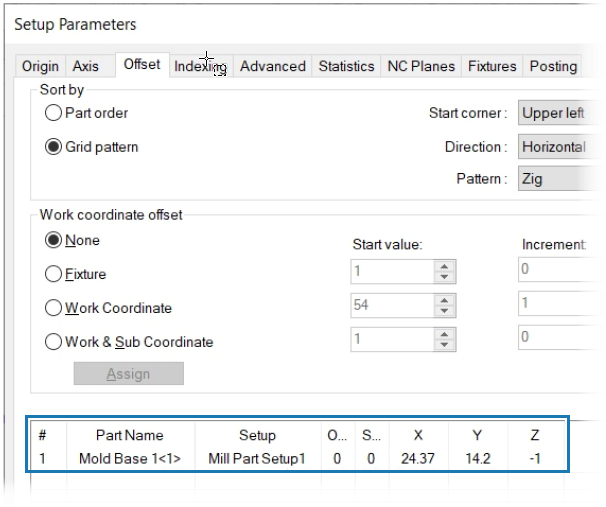

W przypadku operacji sondowania wybory dokonane dla Części odniesienia i Ustawień odniesienia są wyświetlane w wystąpieniach części i współrzędnych roboczych na karcie Odsunięcie okna dialogowego Parametry ustawień.
