Narzędzie Rozcięcie

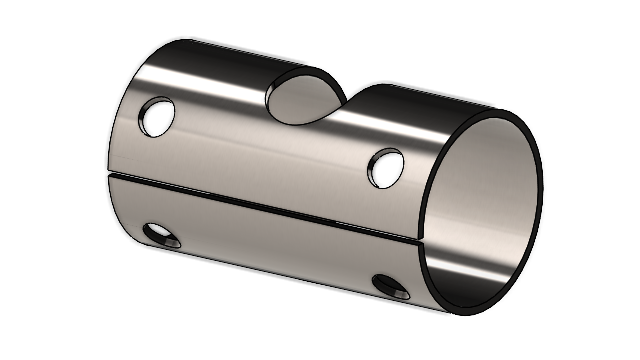

Narzędzie Rozcięcie służy do tworzenia rozcięć w pustych lub cienkościennych obiektach cylindrycznych i stożkowych. Wybierając krawędź na ścianie cylindrycznej lub stożkowej, możemy spłaszczyć część jako arkusz blachy.

We wcześniejszych wersjach, jeśli mieliśmy część cylindryczną lub stożkową, musieliśmy utworzyć zamierzoną przerwę w szkicu bazowym, aby przekonwertować tę część w arkusz blachy.

SOLIDWORKS obsługuje tylko cięcia proste, a nie skośne.

Aby użyć narzędzia Rozcięcie w części cylindrycznej, należy:
  1. W pustej lub cienkościennej części cylindrycznej lub stożkowej kliknąć opcję Rozcięcie (pasek narzędzi Arkusz blachy).

  2. W obszarze graficznym:
    1. Wybrać krawędź

      .
    2. Kliknąć punkt na modelu.

      Punkt odniesienia może znajdować się na modelu lub w dowolnym miejscu obszaru graficznego. Jeżeli wybierzemy punkt odniesienia, który nie znajduje się na modelu, oprogramowanie rzutuje go na model.

  3. Określić ustawienia w menedżerze właściwości PropertyManager i kliknąć .

    Po zakończeniu rozcięcia można przekonwertować daną część na arkusz blachy przy użyciu narzędzia Wstaw zgięcia .
