Propagowanie szczelin

Podczas tworzenia operacji zaczepu i szczeliny w komponencie złożenia, można propagować szczeliny do innych wystąpień tego samego komponentu w złożeniu.

Jeżeli złożenie ma komponent z zaczepem utworzonym wcześniej przy użyciu narzędzia Zaczep i szczelina, można propagować szczeliny dla tego zaczepu do innych wystąpień komponentu w złożeniu.

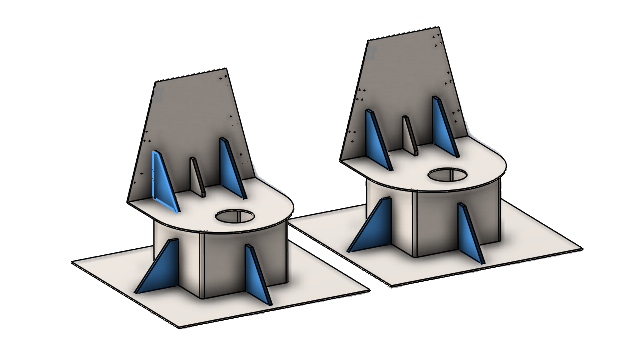

Na przykład, jeśli mamy złożenie z wieloma wystąpieniami części z zaczepem, możemy propagować szczeliny do odpowiednich wystąpień.

Szczeliny są propagowane tylko wtedy, gdy komponent zaczepu przecina się z komponentem szczeliny.

Jeżeli utworzymy wzór lub odbicie lustrzane komponentu z zaczepem, możemy wybrać opcję Propaguj szczeliny w menedżerze właściwości PropertyManager, aby zastosować te szczeliny w przecinających się komponentach w złożeniu.

Aby użyć propagacji szczelin dla złożeń podczas tworzenia operacji zaczepu i szczeliny należy:
  1. W złożeniu kliknąć Zaczep i szczelina (pasek narzędzi Arkusz blachy).
  2. W obszarze graficznym wybierz krawędź dla zaczepów i odpowiednią ścianę dla szczelin.
  3. Określa opcje w menedżerze właściwości PropertyManager.
    Jeżeli SOLIDWORKS wykryje wiele wystąpień komponentu w złożeniu, można określić opcje w części Propaguj szczeliny:
    • Tylko wybrane. Propaguje szczeliny tylko do wybranego komponentu.
    • Wszystkie wystąpienia w tym samym złożeniu nadrzędnym. Propaguje szczeliny do wszystkich wystąpień wybranego komponentu, które znajdują się w tym samym złożeniu nadrzędnym.
    • Wszystkie wystąpienia. Propaguje szczeliny do wszystkich wystąpień wybranego komponentu.
  4. Kliknąć .
Aby użyć propagacji szczelin dla złożeń z istniejącymi operacjami zaczepu i szczeliny, należy:
  1. W złożeniu z komponentem, który ma zaczep i szczelinę, kliknąć komponent prawym przyciskiem myszy i kliknąć opcję Propaguj szczeliny.
  2. W menedżerze właściwości PropertyManager Propagowanie szczelin, w obszarze propagacji Wystąpienia dla propagowania szczelin, wybrać opcję:
    • Tylko wybrane. Propaguje szczeliny tylko do wybranego komponentu.
    • Wszystkie wystąpienia w tym samym złożeniu nadrzędnym. Propaguje szczeliny do wszystkich wystąpień wybranego komponentu, które znajdują się w tym samym złożeniu nadrzędnym.
    • Wszystkie wystąpienia. Propaguje szczeliny do wszystkich wystąpień wybranego komponentu.
  3. Kliknąć .
