Opções de geração de malha

As opções de malha são fatores essenciais para determinar a qualidade da malha e os resultados. Os resultados baseados em diferentes configurações de malha devem convergir se um tamanho de elemento pequeno adequado for usado. As opções de malha se aplicam a modelos com elementos de malha sólidos e de cascas, mas não àqueles com vigas.

Definir a cor para plotar as faces inferiores dos elementos de cascas ajuda a alinhar os elementos de cascas corretamente.

Opção Descrição
Qualidade da malha Defina como Inclinação ou Alto. Para estudos estáticos lineares, estudos de frequência e estudos de flambagem você pode atribuir elementos sólidos de qualidade de Inclinação e Alto em uma única definição de malha.

Uma malha de qualidade de inclinação não tem nós intermediários. Use uma malha de qualidade de inclinação para uma avaliação rápida e em modelos sólidos onde os efeitos de dobra são pequenos. Na maioria dos casos, use uma malha de alta qualidade, especialmente para modelos com geometria curva.
Gerador de malha padrão Usa o esquema de geração de malha Voronoi-Delaunay para operações de geração de malha subsequentes.
Gerador de malhas com base em curvatura Cria automaticamente mais elementos em áreas de curvatura mais alta, sem a necessidade de controle de malha. Suporta malha multissegmentada para documentos de montagem e de peças multicorpos.
Gerador de malhas com base em curvatura combinada Adapta automaticamente o tamanho do elemento à curvatura local da geometria para criar um padrão de malha suave.

Há casos em que o gerador de malha baseado em curvatura combinada pode superar a falha de malha, gerando uma malha sólida com elementos de qualidade mais alta (taxas jacobianas e razão de aspecto mais baixas) que os geradores de malha padrão ou baseados em curvatura.

Oferece suporte a processamento multicore para licenças do SOLIDWORKS Simulation Professional e do SOLIDWORKS Simulation Premium.

O gerador de malha baseado em curvatura combinada é o gerador de malha padrão quando novos estudos de simulação são criados.
Pontos Jacobianos Quando a Qualidade da malha está definida como Alta, define o número de pontos a serem usados ao verificar o nível de distorção dos elementos tetraédricos de ordem superior.
Para cascas de alta ordem, a Verificação de razão jacobiana usa 6 pontos localizados nos nós.
Transição automática

Aplica automaticamente os controles de malha para recursos, detalhes, furos e filetes pequenos.

Desmarque Transição automática antes de gerar a malha de modelos grandes com muitos recursos e detalhes pequenos, para evitar a geração desnecessária de um grande número de elementos.
Tentativas automáticas para sólidos Instrui o gerador de malha a recriar automaticamente a malha do modelo usando um tamanho de elemento global menor. Você controla o número máximo de tentativas permitido e a razão pela qual o tamanho do elemento global e a tolerância são reduzidos de cada vez.
Gere a malha de peças com defeito de maneira independente

O Simulation remete novamente as peças sólidas que falharam na malha sem a aplicação de nós comuns em seus limites de contato.

Configurar as opções de malha

As opções de malha para novos estudos são definidas na caixa de diálogo Opções predeterminadas - Malha.

Para definir as opções de geração de malha predeterminadas para novos estudos:

  1. Clique em Simulation > Opções > Opções predeterminadas > Malha.
  2. Especifique as configurações desejadas.
  3. Clique em OK.
Para modificar as opções de malha de um estudo ativo, clique com o botão direito em Malha (árvore de estudos do Simulation) e clique em Criar malha. Em Parâmetros de malha e Avançado, especifique as configurações desejadas.

Definição de malha híbrida

Para estudos estáticos lineares, estudos de frequência e estudos de flambagem, é possível atribuir elementos sólidos de alta qualidade e de rascunho para coexistirem em uma única definição de malha.

Você pode selecionar a quais corpos sólidos aplicar a malha com malha de alta qualidade ou malha de qualidade de rascunho. A simulação é executada com uma definição de malha híbrida que tem elementos tetraédricos de alta qualidade e de rascunho.

  • Para atribuir uma malha com qualidade de inclinação a um corpo sólido:

    Clique com o botão direito do mouse no corpo de um estudo estático do Simulation e clique em Aplicar malha de qualidade de rascunho .

  • Para atribuir uma malha de alta qualidade a um corpo sólido:

    Clique com o botão direito do mouse no corpo e clique em Aplicar malha de alta qualidade .

  • Para atribuir uma malha de rascunho ou de alta qualidade a todos os corpos sólidos em um estudo:

    Clique com o botão direito do mouse na pasta Peças e clique em Aplicar malha de qualidade de rascunho a todos ou Aplicar malha de alta qualidade a todos .

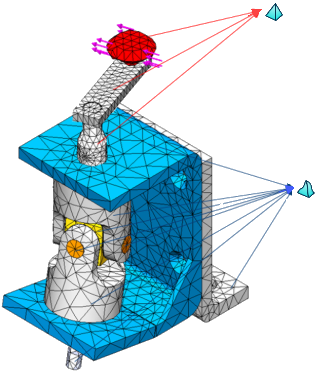

A imagem mostra uma montagem com atribuições de malha de alta qualidade e de rascunho.

Os resultados de estudos estáticos lineares com malhas híbridas são válidos como entrada para tipos de estudos dependentes, como Fadiga, Vaso de pressão, Projeto e Submodelagem.
