Você pode usar os estudos de submodelagem para aprimorar os resultados em regiões locais de modelos grandes sem precisar refazer a análise de todo o modelo. Refinar a malha dos corpos selecionados apenas e refazer a análise do submodelo poupa tempo de cálculo.
Esta funcionalidade está disponível em SOLIDWORKS Simulation Professional e acima.
Após configurar e realizar um estudo estático ou estático não linear de peças multicorpos ou montagens grandes com uma malha relativamente grossa, defina um grupo de corpos como um submodelo. Refine a malha dos corpos dentro do submodelo e execute novamente o estudo para melhorar os resultados somente do submodelo, sem recalcular os resultados para o resto do modelo.
Um estudo de submodelagem é derivado de um estudo pai elegível. Essas condições são necessárias para criar um estudo de submodelagem:
- O tipo de estudo deve ser estático ou estático não linear com mais de um corpo e não deve ser um estudo de submodelagem. O estudo pai não pode ser um estudo de simplificação em 2D.
- Os corpos selecionados que compõem o submodelo não podem ter contato de Não penetração com corpos não selecionados que resulte em pressão de contato através do contorno de corte.

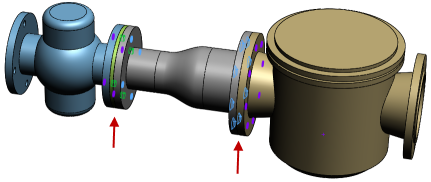

- Os corpos selecionados que compõem o submodelo não podem compartilhar conectores com corpos não selecionados. Por exemplo, a montagem de tubulação rígida abaixo não é um modelo pai adequado. Um submodelo de duas peças é conectado à terceira peça excluída com parafusos.
- O limite de corte do submodelo não pode cortar através de corpos.
- O contorno cortado do submodelo não pode passar por um contato ligado definido por junções de viga ou arestas de casca.
- O contato unido no limite de corte do submodelo está formulado com uma malha independente.
