Marque esta opção para instruir o programa a adicionar molas suaves para evitar instabilidade. Se você aplicar cargas a um projeto instável, ele será transladado e/ou girado como um corpo rígido. Você deve aplicar restrições apropriadas para evitar a movimentação do corpo rígido.
Para adicionar molas suaves, selecione Usar mola suave para estabilizar o modelo na caixa de diálogo Estático
Se o projeto não puder ser estabilizado pela aplicação de restrições apropriadas, selecione esta opção para adicionar molas suaves e execute novamente a análise. A animação da forma deformada resultante mostrará muita movimentação em uma ou mais direções. Então, você poderá aplicar as restrições adequadas para evitar o movimento do corpo rígido.
A adição de molas suaves aumenta a rigidez global do modelo. É aconselhável, depois de aplicar as restrições apropriadas, repetir a análise sem ativar a opção de mola suave.
Um modo de corpo rígido (livre) de uma estrutura representa movimento sem deformações internas. Na análise estrutural, os modos de corpo rígido surgem devido a restrições insuficientes ou inexistentes impostas na estrutura. Entretanto, existem problemas de análise, quando a imposição de restrições não é desejável, mas o comportamento deformável da estrutura sob cargas é de interesse.

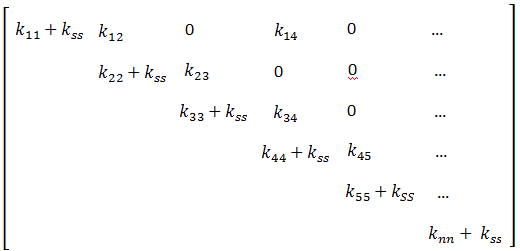

Por exemplo, você pode encontrar um problema de análise de tensão em que um estado de equilíbrio é mantido por cargas aplicadas, não exigindo, assim, restrições. Normalmente, para problemas desse tipo, o programa executará sem sucesso, indicando uma mensagem sobre a matriz de rigidez singular. No entanto, se você especificar a opção para a adição de mola suave, o programa irá automaticamente adicionar uma pequena rigidez aos termos diagonais da matriz de rigidez estrutural, como mostrado abaixo, o que permite a estabilidade numérica durante a solução:
onde kss denota a rigidez adicionada devido à opção de mola suave.
Matrizes de rigidez singular também são encontradas devido a problemas mal colocados, por exemplo, modelos com módulos elásticos e propriedades de seção muito baixos ou altamente desproporcionais.
Esta opção é aplicada automaticamente em problemas de contato resolvidos pelo solver Intel Direct Sparse.
O tratamento de modos de corpo rígido na análise de frequências naturais pode ser realizado de duas maneiras: usando a opção de mola suave descrita acima ou usando a opção de alteração da extração de autovalor.
