Definir cargas de forças não uniformes

Aplicar uma força não uniforme a uma entidade em uma determinada direção

Para aplicar uma força não uniforme a uma entidade em uma determinada direção:

  1. Na árvore de estudos do Simulation, clique com o botão direito no ícone Cargas externas e selecione Força.
    O PropertyManager de Força é aberto.
  2. Clique dentro da caixa Faces, arestas, vértices e pontos de referência para força e selecione a entidade à qual você aplica a força.
  3. Clique em Normal para aplicar uma força normal à entidade selecionada ou Direção selecionada.
    1. Para Direção selecionada, clique dentro da caixa Face, Aresta, Plano, Eixo para Direção e selecione uma entidade para especificar a direção.
    • Se você selecionar uma face ou um plano para direção, especifique pelo menos um dos seguintes componentes: Ao longo do plano dir. 1 , Ao longo do plano dir. 2 ou Normal ao plano .
    • Se você selecionar uma aresta para direção, especifique o valor da força ao longo da aresta .
    • Se você selecionar um um eixo para a direção, especifique pelo menos um dos seguintes: Radial , circunferencial ou axial .
  4. Se você tiver selecionado mais de um corpo onde aplicar a força, selecione Por item ou Total.
  5. Selecione a Unidade desejada.
  6. Em Força, defina a os valores dos componentes de força, ou a força normal.
  7. Marque Distribuição não uniforme para definir uma equação que descreve a variação espacial da força.
    1. Clique dentro da caixa Selecionar sistema de coordenadas e selecione um sistema de coordenadas: Cartesiano, cilíndricas ou esféricas da área de gráficos ou da árvore de projeto do FeatureManager.
    2. Selecione as unidades de medida para as coordenadas lineares ou angulares .
    3. Clique na imagem do tipo de sistema de coordenadas que você selecionou e clique em Editar equação.
    4. Digite a equação que descreve a variação espacial da força no sistema de coordenadas selecionado. Você pode usar uma lista de funções matemáticas básicas no menu suspenso. Na interface de equação, digite as coordenadas entre aspas: "x", "y", "z", "r", "t" e "p".
      A soma dos valores de força distribuída na entidade selecionada é igual ao valor total de força inserido.
  8. Clique em .

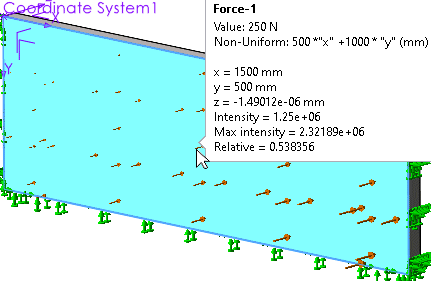

    Depois de definir uma força com uma distribuição não uniforme, você pode passar o mouse sobre o símbolo de seta da força para consultar o valor da força nesse local.

    O SOLIDWORKS Simulation lista os valores de intensidade da força somente nos locais onde existem símbolos de seta. O software cria o número apropriado de símbolos de seta com base na geometria em que você aplica a força.



    A anotação lista o seguinte:
    • Valor. Force Value
    • Não uniforme. Equação que define a distribuição de força não uniforme, incluindo a unidade de comprimento
    • x, y e z. Coordenadas X, Y e Z do símbolo de seta selecionado em relação ao sistema de coordenadas de referência
    • Intensidade. Valor da equação que define a distribuição não uniforme no símbolo de seta selecionado
    • Intensidade máxima. Valor máximo da equação que define a distribuição não uniforme entre todos os locais dos símbolos de seta
    • Relativo. Intensidade/intensidade máxima no símbolo de seta selecionado

    O solver calcula o valor exato da força em cada nó após a geração da malha. A soma dos valores de força distribuídos é igual ao valor de força que você aplica.

Distribuição não uniforme com forças que mudam de direção

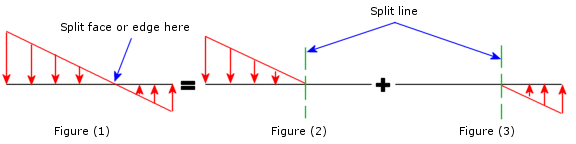

Se for especificada uma distribuição tal que as forças mudem de direção em parte da aresta ou da face, como está ilustrado a seguir, o programa irá configurar a soma dos valores absolutos das forças para ficar igual ao valor especificado no PropertyManager.

Quando você estiver aplicando uma força não uniforme que muda de direção [Figura(1)], divida a entidade da carga onde a força muda a direção e aplique a força em duas etapas [Figura (2) e Figura (3)].
