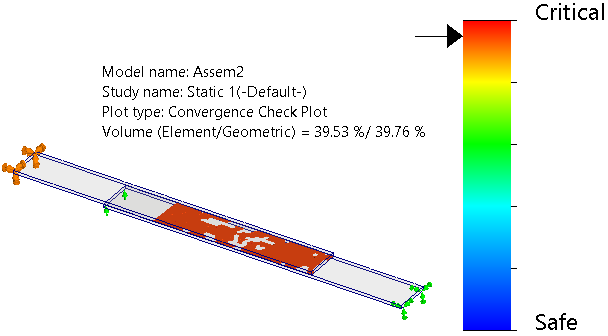

| A plotagem mostra as regiões críticas e seguras do modelo em relação ao status da convergência de contato e à correção de deslocamento normalizada. Mova o controle deslizante em direção a Crítico para visualizar as regiões do modelo onde o solver não atingiu a convergência de contato e tem valores altos para a correção de deslocamento normal. A legenda da plotagem exibe a proporção de volume dos elementos para os quais a convergência de contato é obtida sobre o total de elementos que participam da formulação das interações de contato.
A correção de deslocamento normal é a razão no número de iteração do contato final do vetor de deslocamento nodal incremental total sobre o vetor de deslocamento nodal total.
|
