Você pode aplicar cargas térmicas em juntas de viga e corpos de viga. Depois de executar a análise térmica em um modelo com vigas, você pode importar as temperaturas em um estudo estático linear, não linear estático, frequência, flambagem ou dinâmico não linear para realizar a análise de tensão.
A tabela lista o tipo de cargas térmicas que podem ser aplicadas em elementos de viga e treliça. Aplique cargas térmicas concentradas em juntas de viga e de treliça e cargas térmicas distribuídas ao longo do comprimento de corpos de viga e de treliça.
| |
Viga ou treliça |
| Cargas térmicas |
Junta |
Corpo |
| Temperatura |
Yes |
Sim |
| Convecção |
No |
Yes |
| Fluxo térmico |
No |
Yes |
| Energia térmica |
Yes |
Sim |
| Somente radiação no ambiente |
No |
Yes |
Somente o fluxo de calor suporta distribuição não uniforme de carga térmica.
Por exemplo, para aplicar temperatura a uma junta ou corpo de viga, no PropertyManager Temperatura, clique em Juntas
ou Vigas

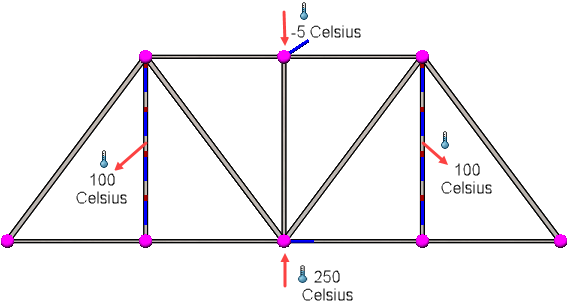

. Na área de gráficos, selecione as juntas ou corpos de viga para aplicar as cargas de temperatura.

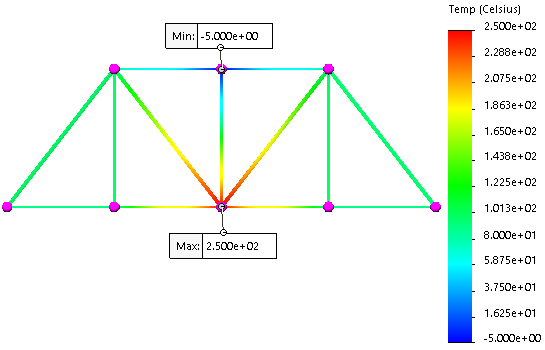

Depois de executar um estudo térmico, você pode visualizar os resultados de plotagem térmica em modelos de viga. A plotagem do resultado da temperatura de uma treliça é exibida.
Para realizar a análise de tensão com base em temperaturas de um estudo térmico:
- Crie um estudo estático.
- Abra a caixa de diálogo Propriedades do estudo estático.
- Na guia Efeitos de fluxo/térmicos, selecione Temperaturas do estudo térmico.

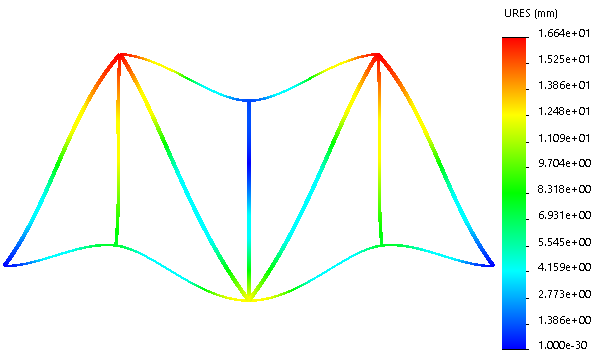

A plotagem de deslocamento resultante de um modelo de treliça com cargas de temperatura importadas para um estudo estático é mostrada.
