Exibir corpos ocultos ou excluídos em plotagens

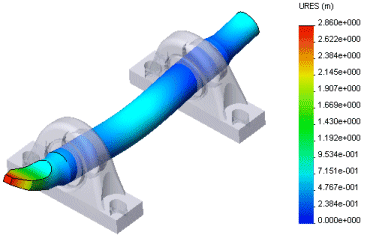

Ao plotar os resultados de montagens com componentes ocultos ou excluídos, você pode exibir os resultados dos outros componentes no contexto da montagem completa, exibindo as peças ocultas ou excluídas em cores translúcidas com níveis de transparência controlados.

  1. Plote o resultado desejado em um documento de montagem que possui um ou mais componentes ocultos.
  2. Clique com o botão direito no ícone de plotagem e selecione Configurações .
  3. No PropertyManager, selecione Exibir corpos ocultos ou Exibir corpos excluídos.
  4. Selecione um dos seguintes procedimentos:
    • Translúcido (uma só cor) para exibir todas as peças ocultas em uma única cor que você escolhe. Você pode ajustar a transparência arrastando o controle deslizante.
    • Translúcido (cores de peça) para exibir todas as peças ocultas nas suas cores do modo sombreado. Você pode ajustar a transparência arrastando o controle deslizante.
  5. Clique em .
