Crie uma planilha do Excel com cabeçalhos de colunas apropriados. Para as bibliotecas de cabos, você pode criar nomes de colunas para bibliotecas de cabos e bibliotecas de núcleos. Utilize as seguintes regras ao criar a planilha: Todos os cabeçalhos das colunas são necessários. Os cabeçalhos de coluna variam dependendo do tipo de arquivo da biblioteca que deseja criar. Você pode usar diferentes cabeçalhos para os campos no arquivo do Excel e mapear os nomes para os campos de cabeçalho da biblioteca ao importar o arquivo do Excel.
Uma biblioteca de cabos precisa de uma linha para a definição do cabo, além de uma linha para a definição de cada núcleo. Uma biblioteca de cobertura de tubulação rígida e flexível pode possuir nomes de colunas para as bibliotecas de coberturas e as bibliotecas de materiais. Outras bibliotecas precisam somente de uma linha
As tabelas a seguir listam os cabeçalhos de coluna para cada tipo de arquivo.
| Cabeçalho de coluna para biblioteca de cabos |
|
Cabeçalho de coluna para biblioteca de núcleos |
| Nome do cabo |
Diâmetro externo |
|
Nome do cabo |
Cor |
| Nº da peça |
Número de núcleos |
|
Nome do fio |
Cor da exibição |
| Descrição |
Raio de dobra mínimo |
|
Tamanho |
Raio de dobra mínimo |
| Massa por comprimento da unidade |
|
|
Diâmetro externo |
Selo |
| |
|
|
Massa por comprimento da unidade |
|
Você pode visualizar a unidade de medida para Raio de dobra mínimo e Diâmetro externo no Assistente da biblioteca de cabos/fios
.
Quando você salva o arquivo XML usando o Routing Library Manager, o arquivo XML e o Routing Library Manager usam a mesma unidade de medida.
| Cabeçalho de coluna para biblioteca de fios |
| Nome do fio |
Cor da exibição |
| Nº da peça |
Raio de dobra mínimo |
| Descrição |
Tamanho |
| Diâmetro externo |
Selo |
| Cor |
|
| Cabeçalho de coluna para biblioteca de componentes |
| Nº da peça |
Lista de pinos |
| Nome da biblioteca |
Terminais |
| Nome da configuração |
Diâmetro externo do componente |
| Descrição |
Calibre |
| Cabeçalho de coluna para biblioteca de cabos de fita |
| Nome do cabo |
Cor |
| Nº da peça |
Cor da exibição |
| Descrição |
Número de condutores |
| Espessura |
Raio de dobra mínimo |
| Largura |
|
| Cabeçalho da coluna para biblioteca de coberturas de tubulação rígida e flexível |
|
Cabeçalho da coluna para biblioteca de materiais de tubulação rígida e flexível |
| ID de cobertura |
Compactação |
|
ID de cobertura |
Ponto de fusão |
| Nome de cobertura |
Nº da peça |
|
Biblioteca de materiais do SOLIDWORKS |
Inserção de reforço |
| Tipo de cobertura |
Aplicativo |
|
Material do SOLIDWORKS |
Inserir |
| Largura |
Queda de voltagem |
|
ID de Material do SOLIDWORKS |
Composição |
| Espessura |
Forma |
|
Material |
Perda em ignição |
| |
|
|
Cor |
Alongamento |
| |
|
|
Construção |
Adesividade |
| |
|
|
Temperatura do serviço |
|
| Cabeçalho da coluna para biblioteca de cobertura elétrica |
| ID de cobertura |
Diâmetro externo |
| Nome de cobertura |
Cor |
| Aplicativo |
Nº da peça |
| Custo |
Descrição |
| Densidade |
|
A biblioteca de cabos e fios e a biblioteca de revestimentos definem as propriedades de massa de uma fiação elétrica que tem cabos, núcleos, fios e coberturas. O software calcula e aplica essas propriedades aos corpos sólidos com base nos valores definidos nas bibliotecas. Para visualizar a massa, use as Propriedades de massa do SOLIDWORKS.

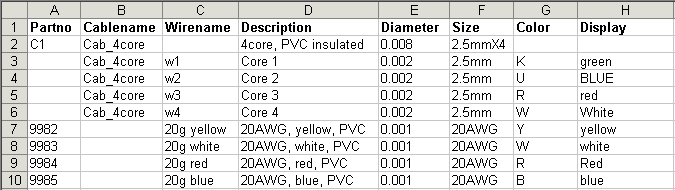

Eis um exemplo de arquivo do Excel para um cabo de 4 núcleos, número de peça C1, e quatro fios individuais, números de peça 9982 a 9985.

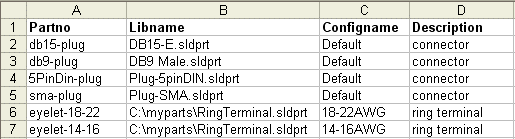

Este exemplo mostra um arquivo do Excel para seis componentes.
