Ocultar e exibir corpos

Com peças multicorpos, você pode ocultar ou exibir os corpos sólidos ou de superfície usando Exibir > Oculta/Mostrar > Corpos.

Para ocultar e exibir corpos:

  1. Abra um documento contendo vários corpos sólidos ou de superfície.
  2. Clique em Exibir > Ocultar/Mostrar > Corpos.
  3. No PropertyManager, em Corpos ocultos, selecione os corpos na área de gráficos para Corpos de superfície/sólidos .
    Quando você seleciona um corpo, ele fica translúcido na área de gráficos.

  4. Clique em .

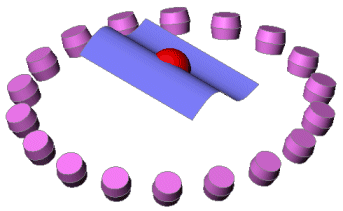

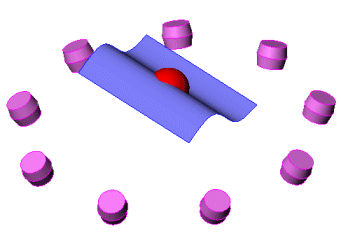

    As entidades selecionadas permanecem ocultas.

  5. Para visualizar corpos ocultos, execute um dos seguintes procedimentos na árvore de projeto do FeatureManager:
    • para visualizar um único corpo oculto, selecione o corpo.
    • Para visualizar vários corpos ocultos, pressione Shift ou Ctrl e selecione os corpos.
    • Para remover a visualização, clique na área de gráficos para desfazer a seleção do corpo.

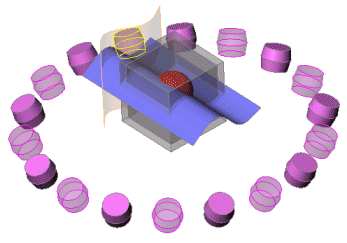

    Na área de gráficos, o corpo aparece como transparente.
  6. Clique em Exibir > Ocultar/Mostrar > Corpos novamente para abrir o PropertyManager.
  7. Selecione os corpos translúcidos na área de gráficos. É possível selecionar alguns corpos translúcidos ou todos eles.
  8. Clique em .

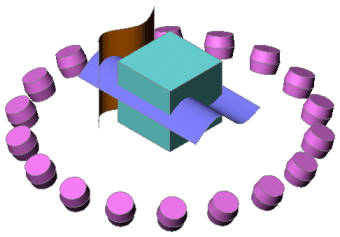

    As entidades translúcidas selecionadas ficam visíveis novamente.

    Você também pode usar o menu de atalho para ocultar uma superfície sem usar o PropertyManager para visualizar as entidades selecionadas. Para exibir a superfície oculta novamente, clique em Exibir > Ocultar/Mostrar > Corpos , selecione os corpos translúcidos na área de gráficos e clique em .

    Ainda é possível selecionar na árvore de projeto do FeatureManager Ocultar ou Exibir, mas ela não abre o PropertyManager nem exibe o modelo em um estado translúcido.

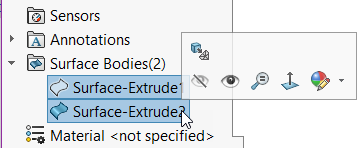

    Quando você seleciona múltiplos corpos, planos ou esboços que tenham uma combinação de estados exibidos e ocultos na Árvore de projeto do FeatureManager, a barra de ferramentas de contexto exibe as ferramentas Ocultar e Mostrar .

    Você pode clicar em Ocultar ou Mostrar para alterar o estado de visibilidade de todas as entidades selecionadas.
