Usando Esquema de dimensão automática, você pode especificar um de dois tipos de peça, Prismática ou Torneada. Esta opção afeta as vistas de anotações e as opções de linha de chamada usadas para exibir dimensões de diâmetro. Com a tolerância geométrica, esta opção também afeta o tipo de tolerância usado para localizar recursos que são concêntricos em relação a um eixo referencial.

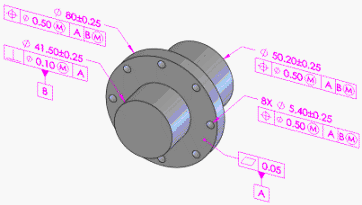

Peças prismáticas
As dimensões de diâmetro são exibidas com uma linha de chamada direcionada em uma vista de anotação que é perpendicular ao eixo do recurso.
As tolerâncias de posição são usadas para localizar recursos que são concêntricos ao eixo de um referencial. As tolerâncias aplicadas aos diâmetros 41,50, 50,20 e 80 são tolerâncias de posição. Elas são concêntricas em relação ao eixo do referencial
B.

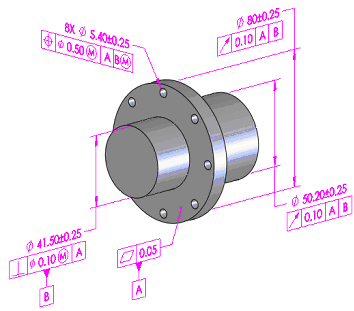

Torneada
As dimensões de diâmetro são exibidas em uma vista de anotação como dimensões lineares paralelas ao eixo do recurso.
As tolerâncias de batimento são usadas para localizar recursos que são concêntricos ao eixo de um referencial. As tolerâncias aplicadas aos diâmetros 41,50, 50,20 e 80 são tolerâncias de batimento. Elas são concêntricas em relação ao eixo do referencial
B.
