Em alguns casos, um posicionamento pode não ser satisfeito porque os componentes estão restritos de tal forma que não podem ser movidos para aquele posicionamento. Os componentes podem ser fixos ou posicionados em relação a outros componentes.
Exemplo

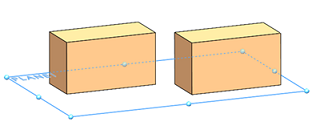

As faces inferiores destes dois blocos estão posicionadas no mesmo plano:

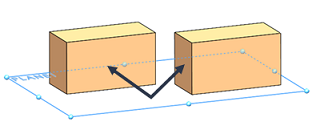

Se você adicionar um posicionamento coincidente entre a lateral de um bloco e a lateral do outro bloco:
Os blocos se movem para o posicionamento:
Se você adicionar um posicionamento coincidente entre a parte inferior de um bloco e a parte superior do outro, receberá um erro. O primeiro bloco não pode ser simultaneamente posicionado com o plano e a parte superior do segundo bloco, porque a parte inferior do segundo bloco está posicionada com o plano.
Como o MateXpert ajuda
Neste exemplo, quando você clica em Diagnóstico, em MateXpert, o programa lista três posicionamentos conflitantes. São os dois posicionamentos coincidentes ao plano e o posicionamento coincidente da face inferior com a face superior.
Quando você clica no posicionamento com o problema, o MateXpert informa que as faces posicionadas não são coincidentes, e indica qual a distância entre elas.
Como corrigir o problema
Exclua, suprima ou edite um dos posicionamentos conflitantes.
Você pode usar chamadas de posicionamento e Exibir erros de posicionamento para identificar e resolver problemas de posicionamento.
