Seleção de ferramenta de usinagem

A ferramenta Costing usa métodos diferentes para selecionar ferramentas usadas para operações de usinagem.

Se uma peça possuir recursos que precisam de várias operações, como fresagem e perfuração, a ferramenta Costing tenta usar uma máquina do template de usinagem capaz de realizar várias operações. Você precisa definir máquinas com ferramentas de fresagem e de broca apropriadas no template. No template, a ferramenta Costing verifica primeiro o tamanho da ferramenta em relação ao tamanho do recurso. Se houver uma correspondência exata, essa ferramenta é usada. Se o tamanho exato da ferramenta não for encontrado, a ferramenta Costing procura uma ferramenta que seja no máximo 10 por cento menor que o tamanho do recurso. Se nenhuma ferramenta adequada for encontrada nessa máquina, a ferramenta Costing procura outra máquina que possua ferramentas adequadas.

Ao fresar ranhuras, a seleção de ferramenta depende do seguinte:

Tipo de ranhura	Seleção de ferramenta
Ranhura com raio do canto ou raio superior	O tamanho da ferramenta é definido pelo raio do canto.
Ranhura sem nenhum raio do canto	A menor ferramenta disponível.

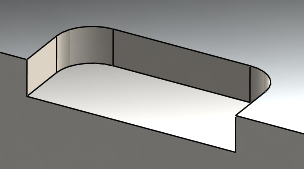

Ranhura com uma abertura com duas paredes laterais adjacentes (ranhura aberta)	A maior ferramenta disponível.
Ranhura com aberturas em paredes (o cilindro vermelho é a ferramenta)	O tamanho da ferramenta é definido pela largura da ranhura.

Para todos os casos anteriores, se houver um raio na parte inferior da ferramenta, a ferramenta Costing usará uma fresa de ponta esférica disponível.
