Dividir peças de chapa metálica

Você pode criar uma peça de chapa metálica com múltiplos corpos usando qualquer comando que crie múltiplos corpos a partir de um único corpo.

Use estes comandos da barra de ferramentas Recursos para dividir uma peça de chapa metálica em múltiplos corpos:

  • Corte extrudado
  • Corte por revolução
  • Corte por varredura
  • Corte por loft
  • Corte de limites
  • Dividir

Este tópico descreve o uso do comando Dividir.

Para dividir uma peça de chapa metálica usando o comando Dividir:

  1. Abra a peça a ser dividida.
  2. Crie um esboço para ser usado na divisão da peça.
  3. Selecione Dividir (barra de ferramentas Recursos).
  4. No PropertyManager, em Ferramentas de aparar, selecione o esboço.
  5. Clique em Cortar peça.
  6. Em Corpos resultantes, em , especifique os corpos para a operação de divisão.
  7. Opcionalmente, clique na chamada <Nenhum> para cada corpo e salve usando a caixa de diálogo Salvar como.
    Os nomes aparecem no PropertyManager e nas linhas de chamada na área de gráficos.
  8. Clique em .
    A peça agora contém múltiplos corpos de chapa metálica.

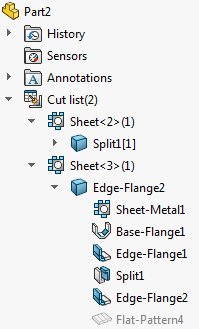

    Na árvore de projeto do FeatureManager, os corpos na lista de corte são nomeados com o recurso de divisão.

    Quando você adiciona um recurso a um corpo, o nome na lista de corte muda para o do último recurso adicionado. Aqui, quando você adiciona um flange de aresta, o nome do corpo muda de Dividir1[2] para Aresta-Flange2.
