PropertyManager Соединить

В окне PropertyManager Соединить определяются тела многотельной детали, которые добавляются, вычитаются или перекрываются.

Чтобы открыть этот PropertyManager:

В многотельной детали нажмите Скомбинировать (панель инструментов "Элементы") или Вставка > Элементы > Скомбинировать .
Можно объединять только тела, содержащиеся в файле одной многотельной детали. Нельзя объединять две разные детали. Однако многотельную деталь можно создать, вставив деталь в файл другой детали с помощью команды Вставить деталь. Затем можно использовать функцию Скомбинировать в полученной многотельной детали.

Тип операции

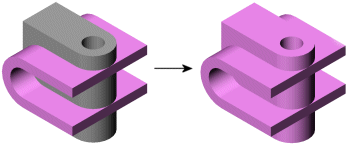

Добавить Объединение твердых тел всех выбранных тел для создания единого тела.

Вычесть Удаление перекрывающего материала с выбранного основного тела.

Скомбинировать тела Удаление всего материала кроме того, который перекрывается.

Соединить тела

Доступно, когда Тип операцииДобавить или Общее.
Твердые тела Перечисляются тела, выбранные для объединения. Тела можно выбрать в графической области или в папке Твердые тела в дереве конструирования FeatureManager. Нажмите Предв. просмотр для предварительного просмотра элемента.

Основное тело

Доступно, когда Тип операцииВычесть.
Твердое тело Указывается тело, выбранное для сохранения. Тело можно выбрать в графической области или в папке Твердые тела в дереве конструирования FeatureManager.
  Сделать основное тело прозрачным Делает основное тело прозрачным, чтобы облегчить выбор тел для вычитания, которые трудно выбрать с непрозрачным основным телом.

Удалить тела

Доступно, когда Тип операцииВычесть.
Твердые тела Перечисляются тела, материал которых требуется удалить. Тела можно выбрать в графической области или в папке Твердые тела в дереве конструирования FeatureManager. Нажмите Предв. просмотр для предварительного просмотра элемента.
