Создание и расположение экземпляров дополнительных отверстий

Чтобы создать и расположить экземпляры дополнительных отверстий, выполните следующие действия.

  1. Если окно PropertyManager Дополнительное отверстие не открыто, нажмите Вставка > Элементы > Дополнительное отверстие.
  2. В окне PropertyManager выберите вкладку Положения.
    Можно выбрать несколько точек или использовать эскиз для создания нескольких отверстий.
    Если вкладка Положения не выбрана, а значок не нажат, то программа запрашивает выбор точки на грани для определения отверстия. Нажмите ОК в окне запроса для открытия вкладки Положения и панели инструментов "Эскиз".
  3. Нажмите Прямоугольник из центра (панель инструментов "Эскиз") и начертите прямоугольник с помощью исходной точки эскиза на грани в качестве центра.
  4. Нажмите , чтобы закрыть окно PropertyManager Прямоугольник из центра и вернуться в окно Положение отверстия.

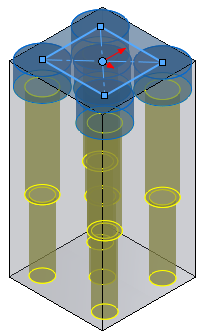

    Программное обеспечение создает пять экземпляров отверстия, включая точку эскиза в выбранной исходной точке. Необходимо удалить экземпляр центра.

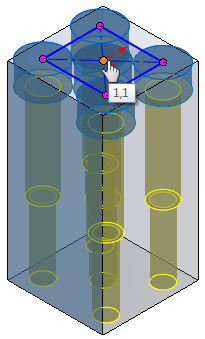

  5. В разделе Пропустить экземпляры выберите сферу экземпляра центра для удаления только этого экземпляра из предварительного просмотра.
    В разделе Параметры эскиза можно выбрать параметр Создать экземпляры во вспомогательной геометрии для создания экземпляров с помощью вспомогательной геометрии.
