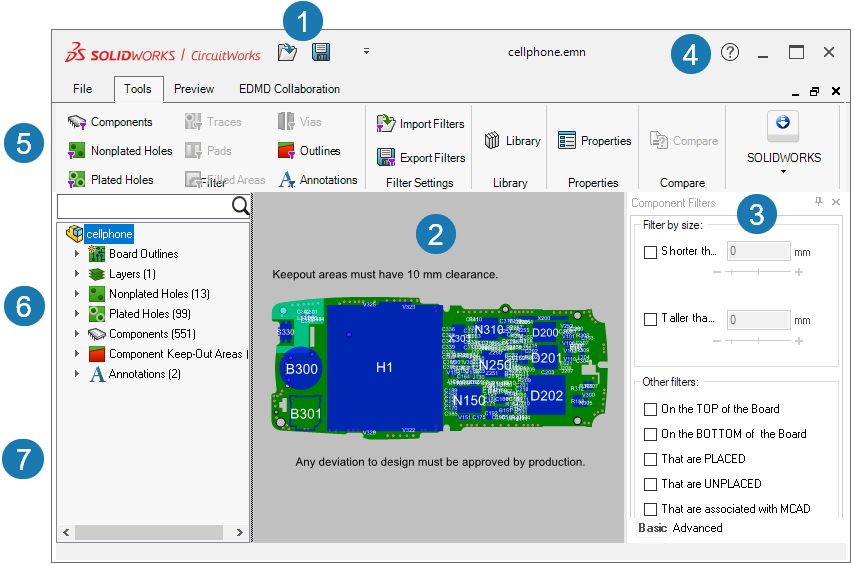

При открытии файла ECAD в SOLIDWORKS отображается окно CircuitWorks. Используйте этот интерфейс для открытия, сравнения и сохранения файлов ECAD, для фильтрации элементов с целью упрощения модели, изменения свойств ECAD и построения моделей деталей и сборок SOLIDWORKS.
1 |
Панель инструментов QuickAccess |
5 |
Панель инструментов |
2 |
Изображение предварительного просмотра |
6 |
Просмотр дерева |
3 |
Панель файла или панель свойств |
7 |
Дерево изменений CircuitWorks (Prostep EDMD) |
4 |
Справка на уровне вкладки |
|
|
