Окно PropertyManager "Штамп"

Чтобы открыть это окно PropertyManager, выполните следующие действия.

1. В окне детали из листового металла нажмите Штамп (панель инструментов "Листовой металл") или выберите Вставка > Листовой металл > Штамп.

Параметры штампа

	Глубина	Указывает глубину штамповки от верхней или нижней грани листового металла.
	Реверс направления	Меняет направление штампа на противоположное.
	Угол уклона	Задает угол конусности, который будет применяться к боковым граням штампа.

Скругление

Если перед созданием штампа указать радиус в эскизе, то на этапе создания штампа приоритет отдается радиусу эскиза.

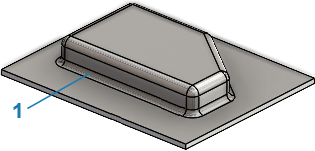

1		Радиус матрицы (R1)	Указывает радиус, создаваемый матрицей.

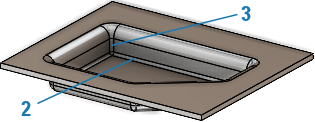

2		Радиус пуансона (R2)	Указывает радиус, создаваемый пуансоном.
3		Боковой угловой радиус пуансона	Добавляет угловой радиус пуансона. Указывает радиус , создаваемый угловым пуансоном.
